この度は弊社TRITON専用リアヘルパーエアースプリングをご購入いただきありがとうございます。
知識のある整備工場に取り付け依頼をお願いいたします。

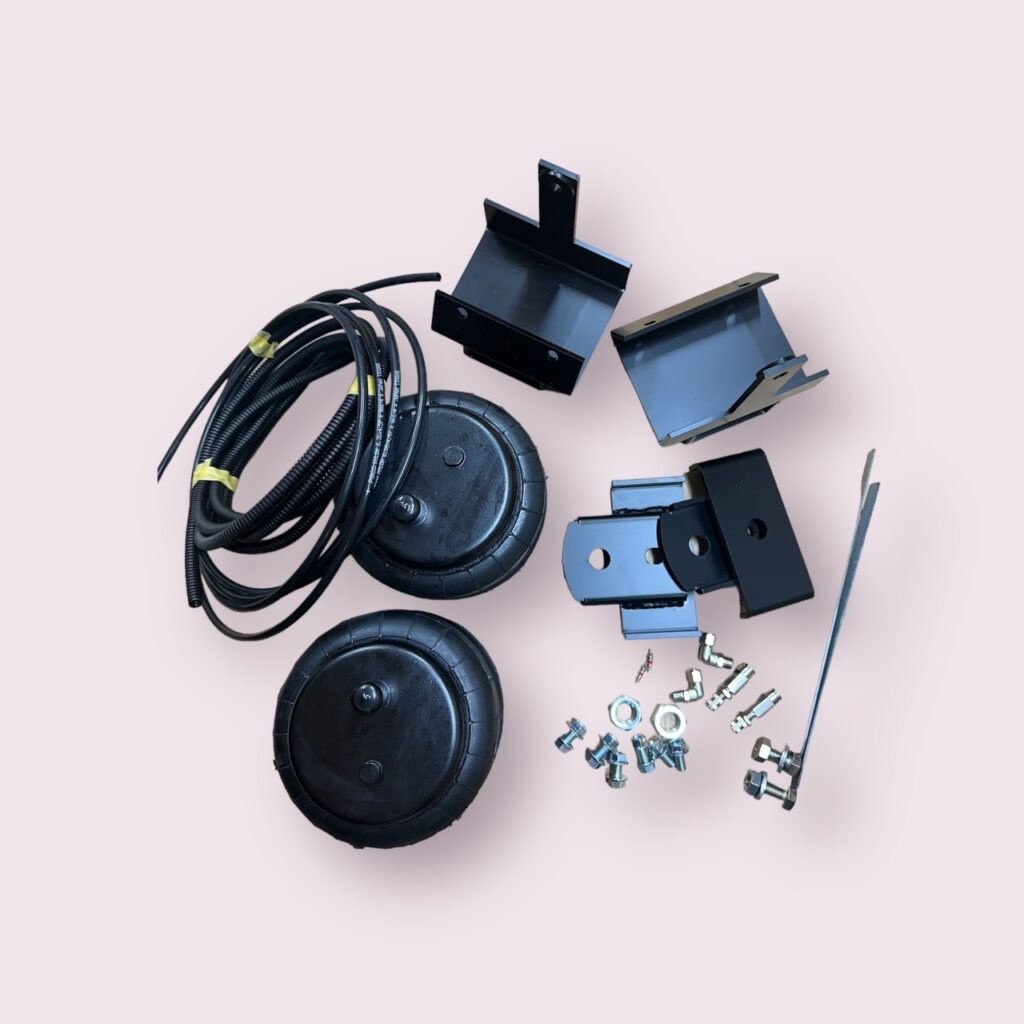

①リアヘルパーエアスプリング構成部品
上部取付ブラケット x 2下部取付ブラケット ｘ 2
エアバッグ ｘ 2
エアフィッティング ｘ 2
インフレーションバルブ ｘ 2
1/4エアホース ｘ 3m
ケーブルチューブ ｘ 3m
M16ナット ｘ 2
M8ボルトナット ｘ 4
M8ボルト ｘ 2
M10ボルトナット（ブラケット付き） ｘ 2
予備バルブ ｘ 2
②取付
準備車体を上げ、フレームにジャッキスタンドをかけます。
デフにジャッキをかけておきます。
両側のリアタイヤも外します。
例）左側の取付
１．下側ブラケット取付
リーフ下のコノ字ボルトを止めている４個のナットを緩めます。

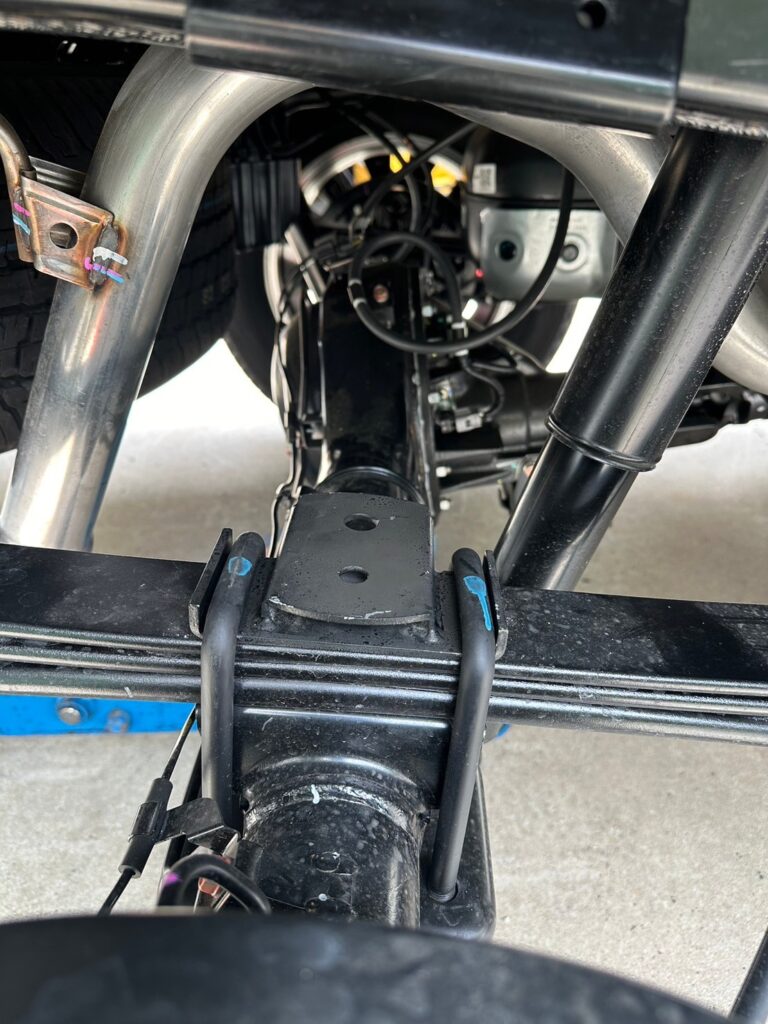

下側ブラケットの向きです。
純正のバンプストッパーを外し、下側のブラケットを写真の様にセットして、コノ字ナットを仮締めします。右側も同じように取り付けてください。

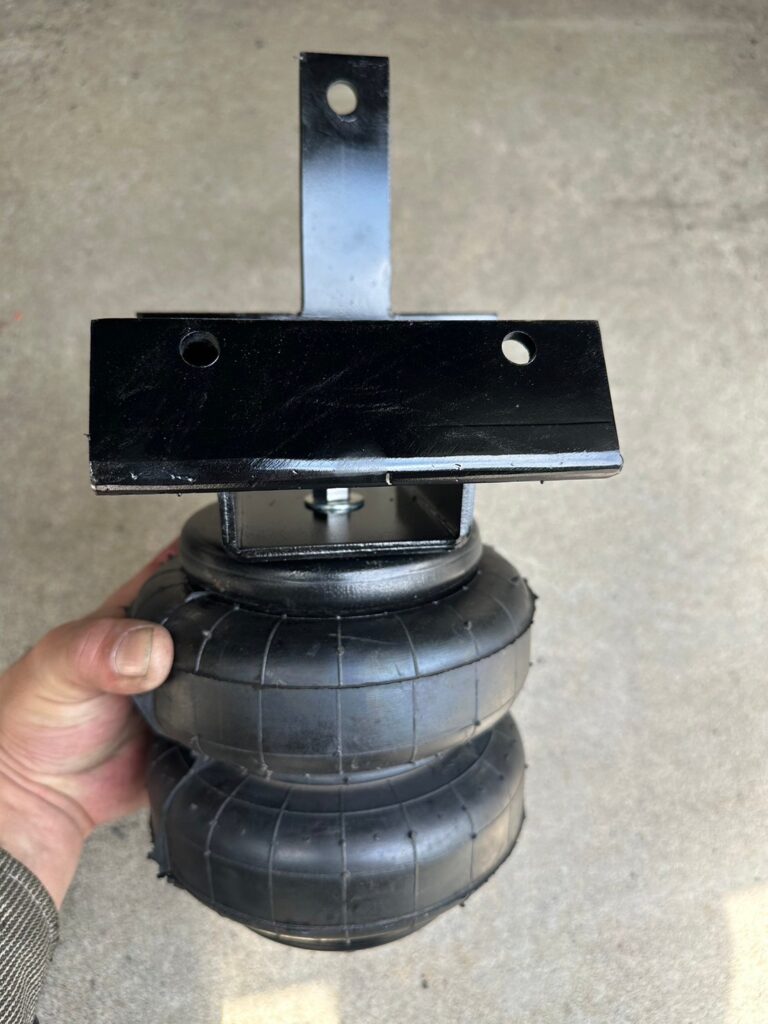

２．上側ブラケットとエアバッグ取付付属のM8フランジボルトを使い、上側ブラケットと仮締めしてください。
後方側からエアバッグを縮めながらスライドさせてはめ込みます。M８フランジボルトナットで仮締めします。

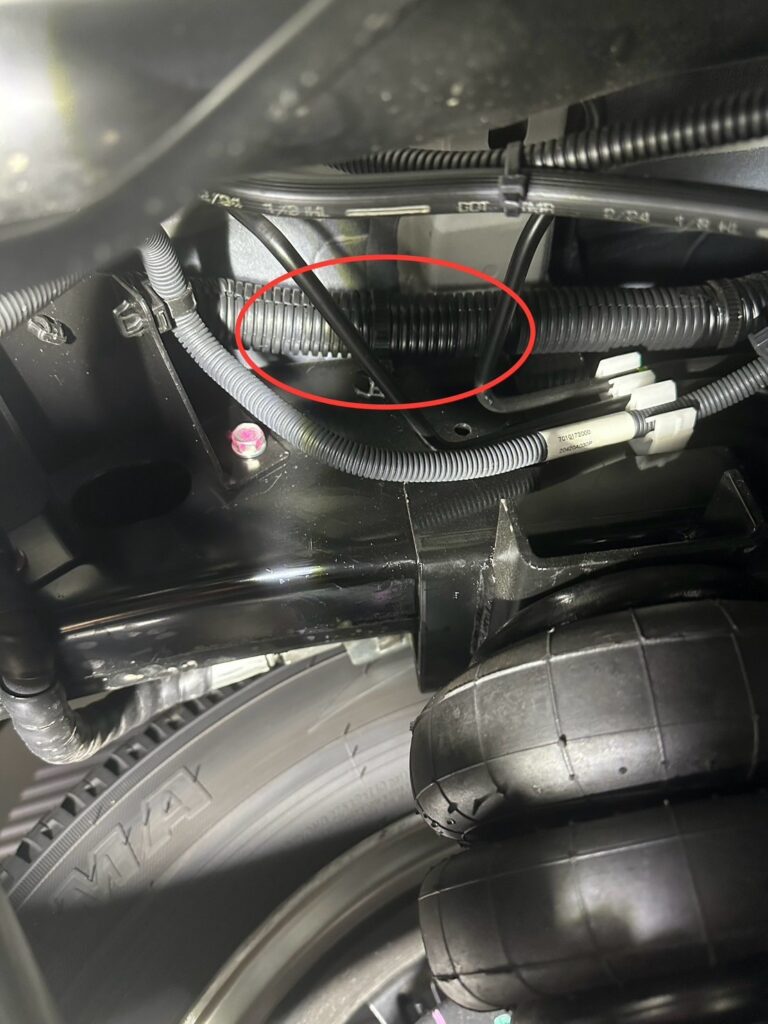

助手席側は写真の配線をフレームから切り離してスライドさせてください。

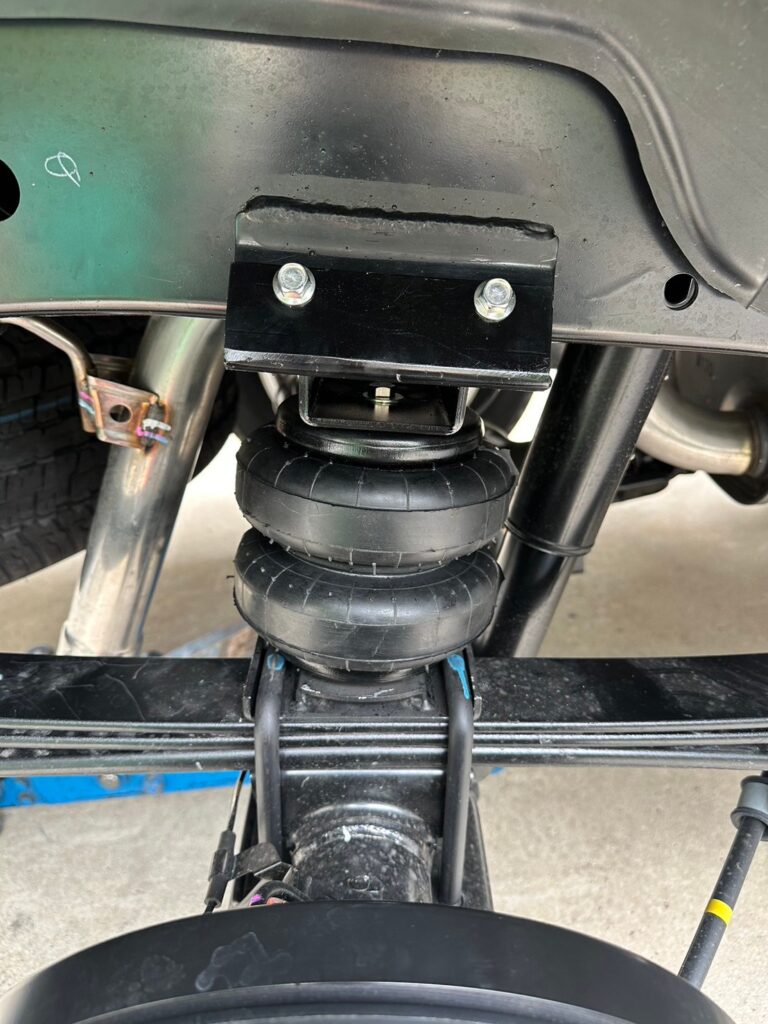

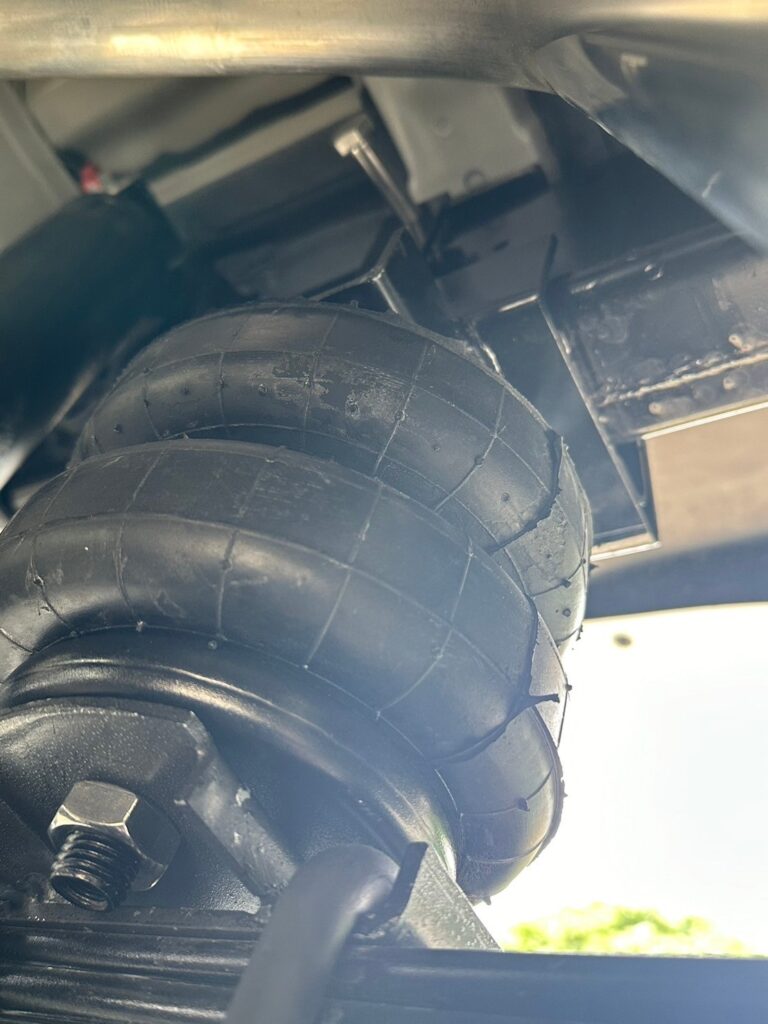

エアバッグを回転させ、ジャッキを上げ下げしながら２つの穴にはめ込んでください。小さい穴は回転防止用の穴です。大きい穴はフィッテング用の穴です。
付属のM１６ナットを使い仮締めします。
３．各箇所の本締め順番タイヤを取り付けジャッキを外し車体を下ろしてください。
１Gをかけた後、リーフスプリングのコノ字ボルトのナットを６８Nmで本締めしてください。
下側ブラケットのM16の本締めをしてください。（規定トルクはありませんがしっかり絞めてください。）
付属のエアフィッティング、インフレーションバルブ、1/4エアホース、ケーブルチューブを使い、エアー注入しやすい任意の場所に設置してください。
インフレーションバルブからエアーを４０PSI（２．８Kg）を注入してください。エアフィッティング部、インフレーションバルブなど、石鹸水などを使いエア漏れチェックしてください。
上部ブラケットのM8３か所を本締めをしてください。
（規定トルクはありませんがしっかり絞めてください。）

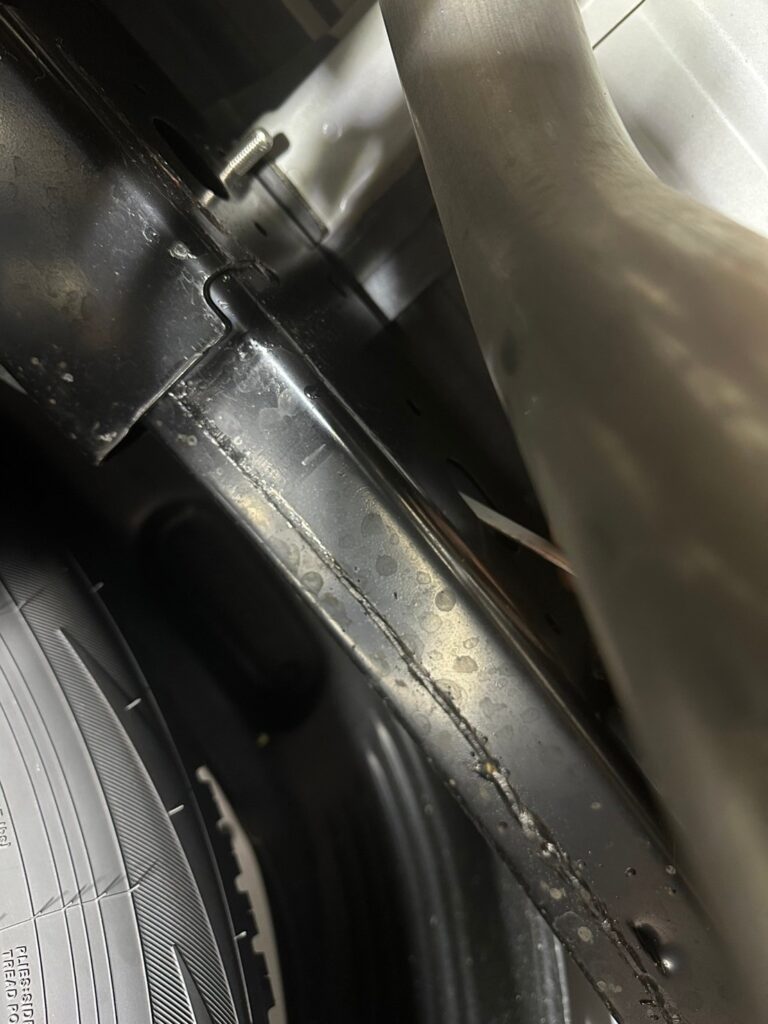

付属のブラケット付きM10ボルトをくの字に曲げて、後方側の四角い穴から挿入して、上側ブラケットの穴から出して、ナットを取り付けを本締めして固定します。助手席側は邪魔の物があり知恵の輪状態です。
（規定トルクはありませんがしっかり絞めてください。）
以上で取付は終了となります。
走行時の最大エアー圧は９５PSIです。
