この度は弊社TRITON専用LED付電動サイドステップVer2をご購入いただきありがとうございます。
知識のある整備工場に取り付け依頼をお願いいたします。

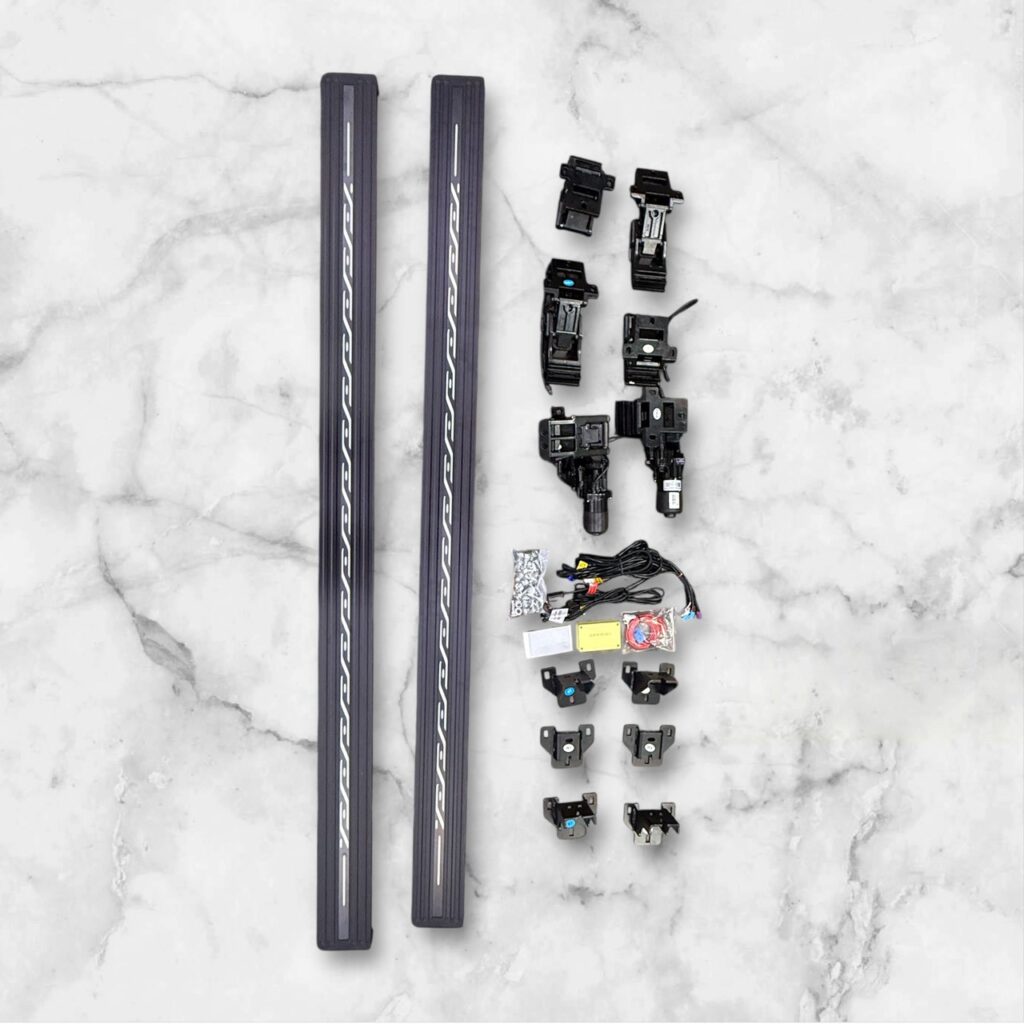

①LED付電動サイドステップ構成部品
ステップボード X ２ （左右）メインブラケット X ６ （前・中・後の左右分）
ステップブラケット X ６ （前・中・後の左右分）
コンピューター X １
ハーネス X １
取付ボルトナットセット X １SET
②取付
純正サイドステップを外します。バッテリーのマイナスを外します。

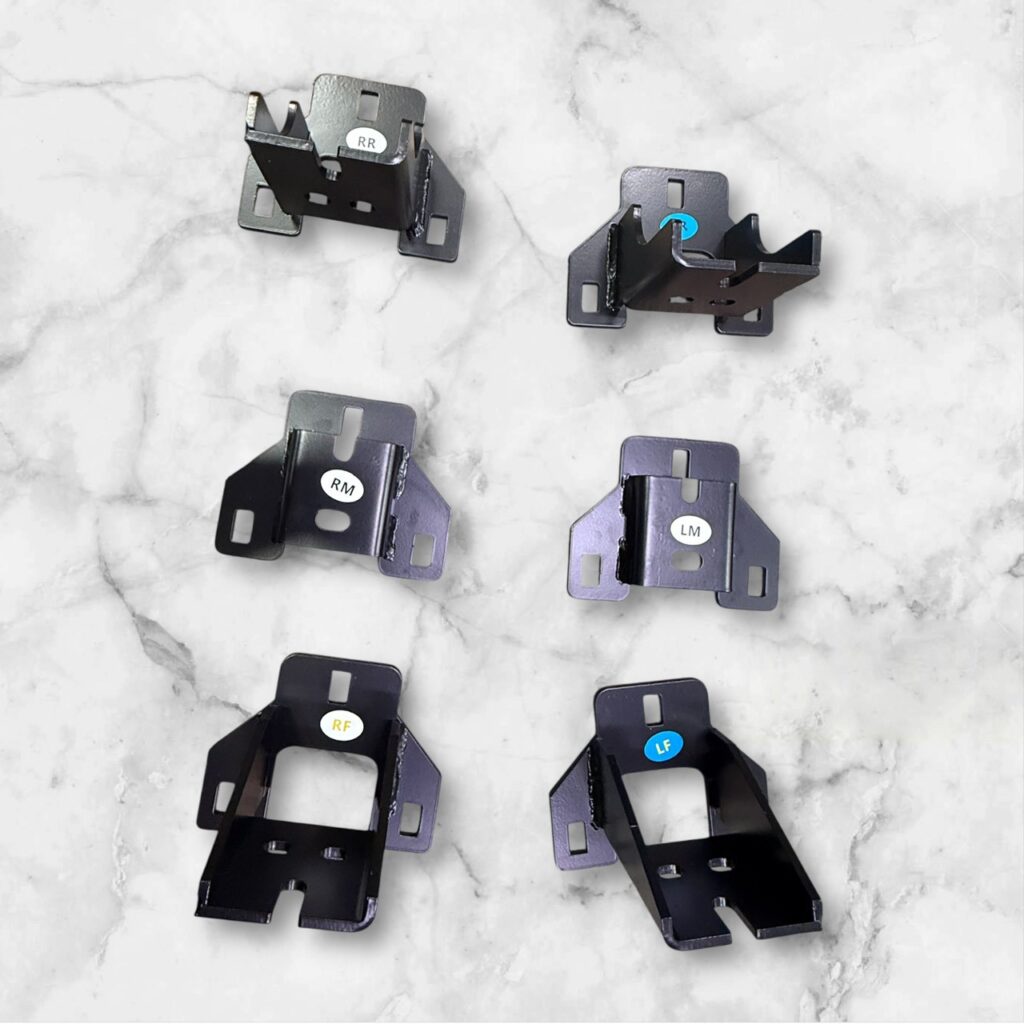

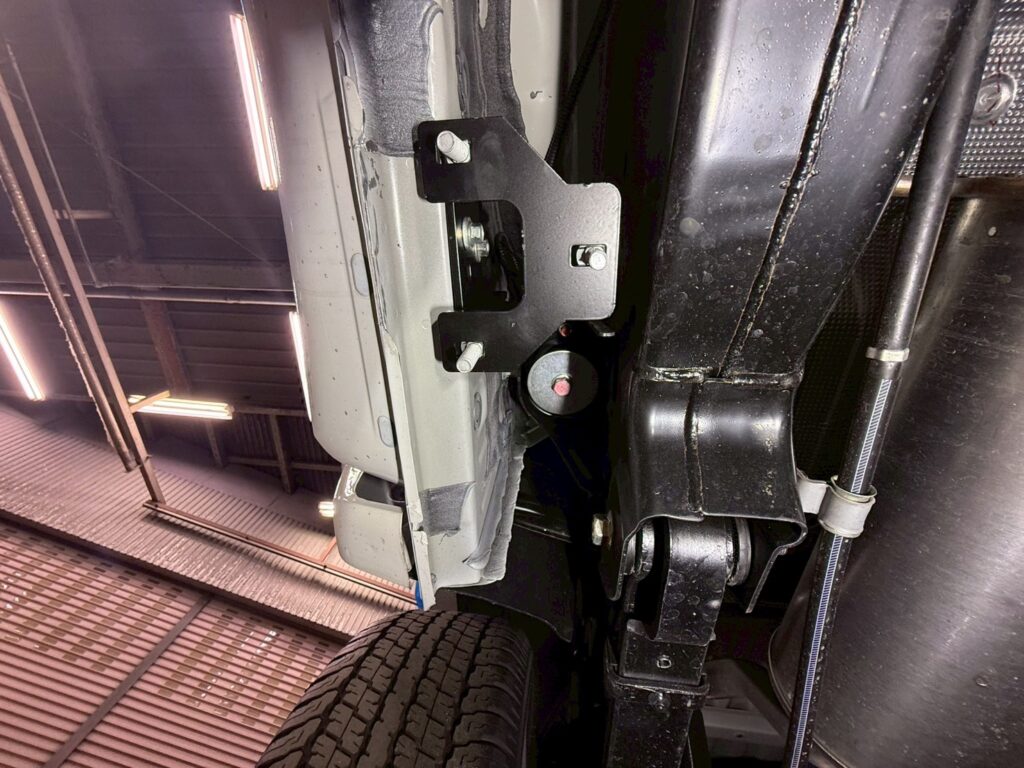

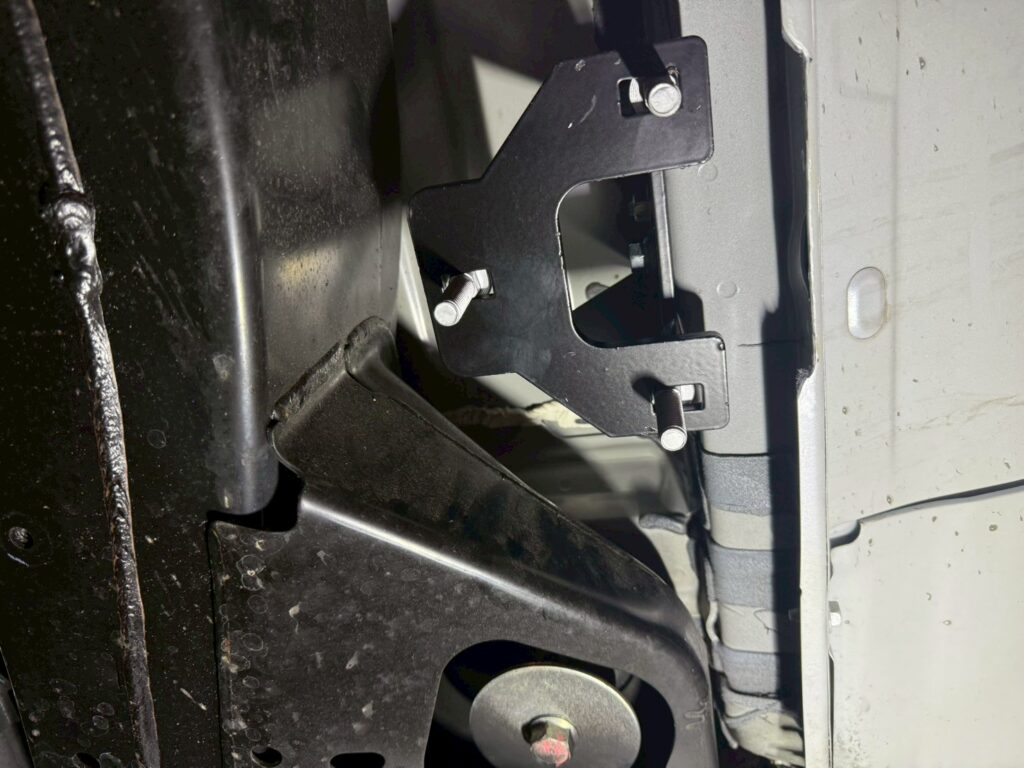

メインブラケット X ６ （前・中・後の左右分）に
ステップブラケット取付用のボルトを差し込んで、
ボディに取り付けて、出幅や角度を合わせ真ん中のブラケットは本締めしてください。
前後のブラケットは動く程度に仮締めしてください。

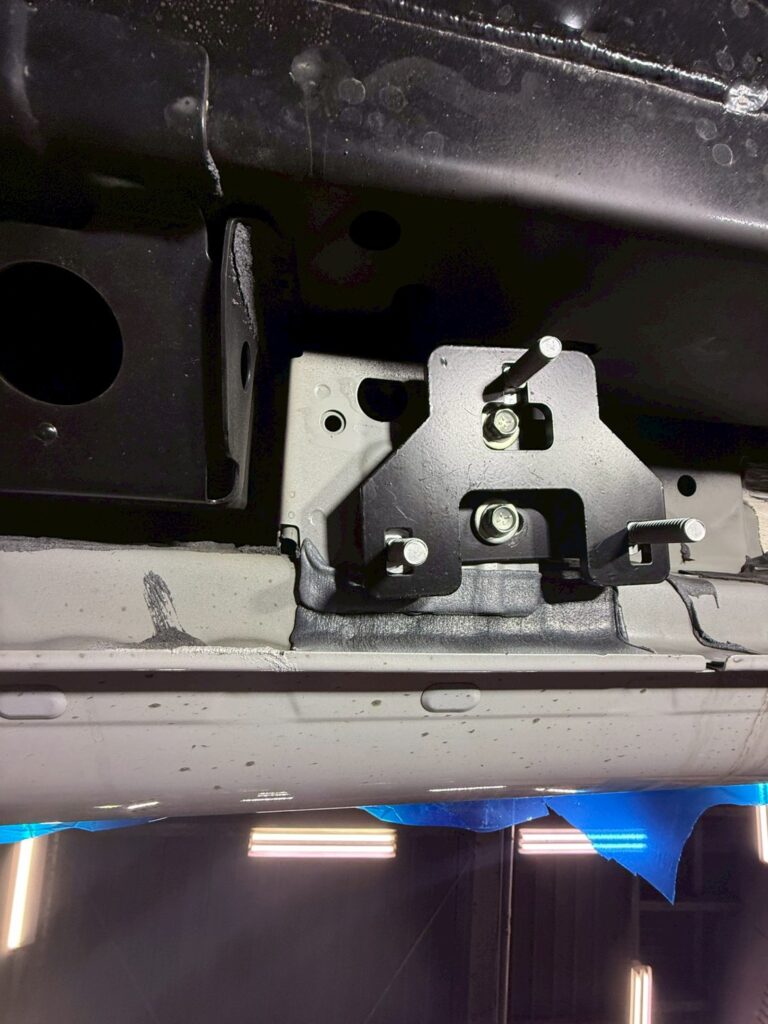

ステップブラケット X ６ （前・中・後の左右分）を取り付け仮締めします。

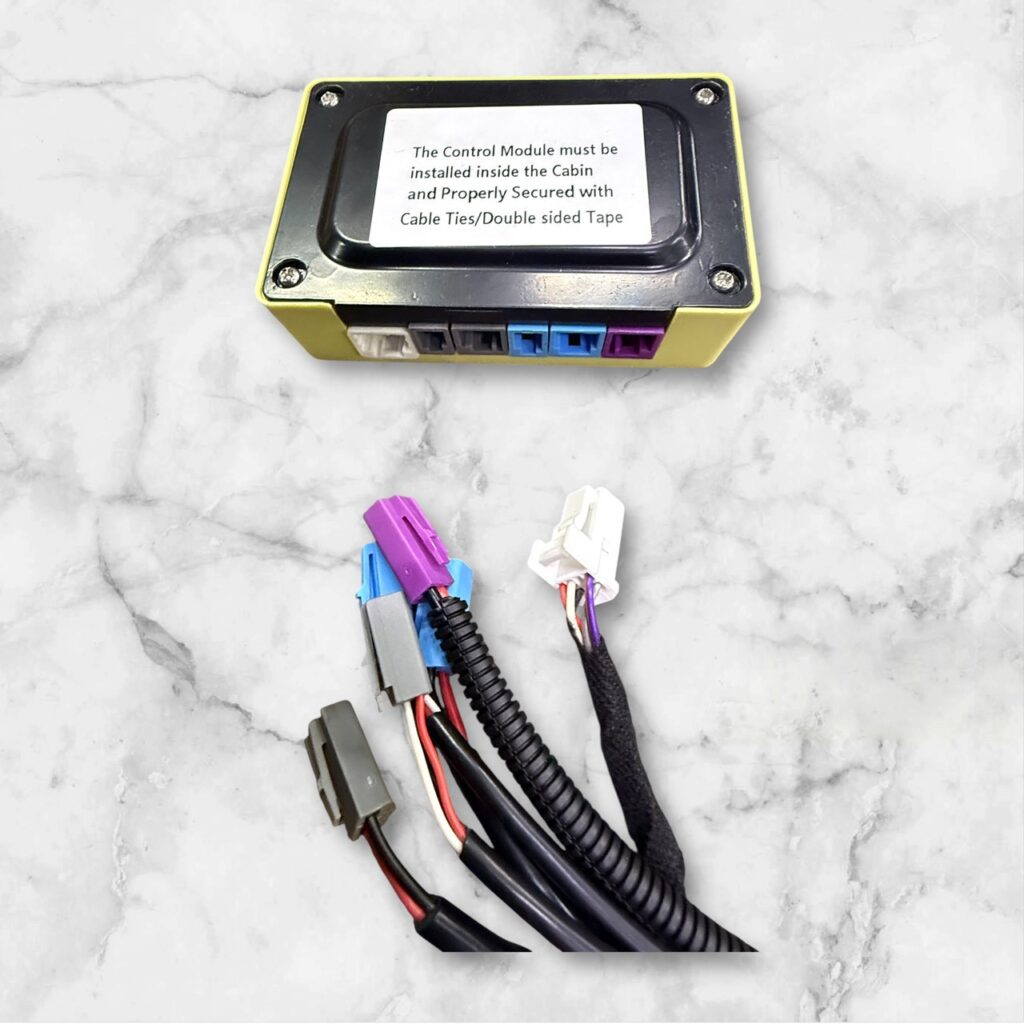

コンピュータと、ハーネスを色を合わせながら差し込みます。

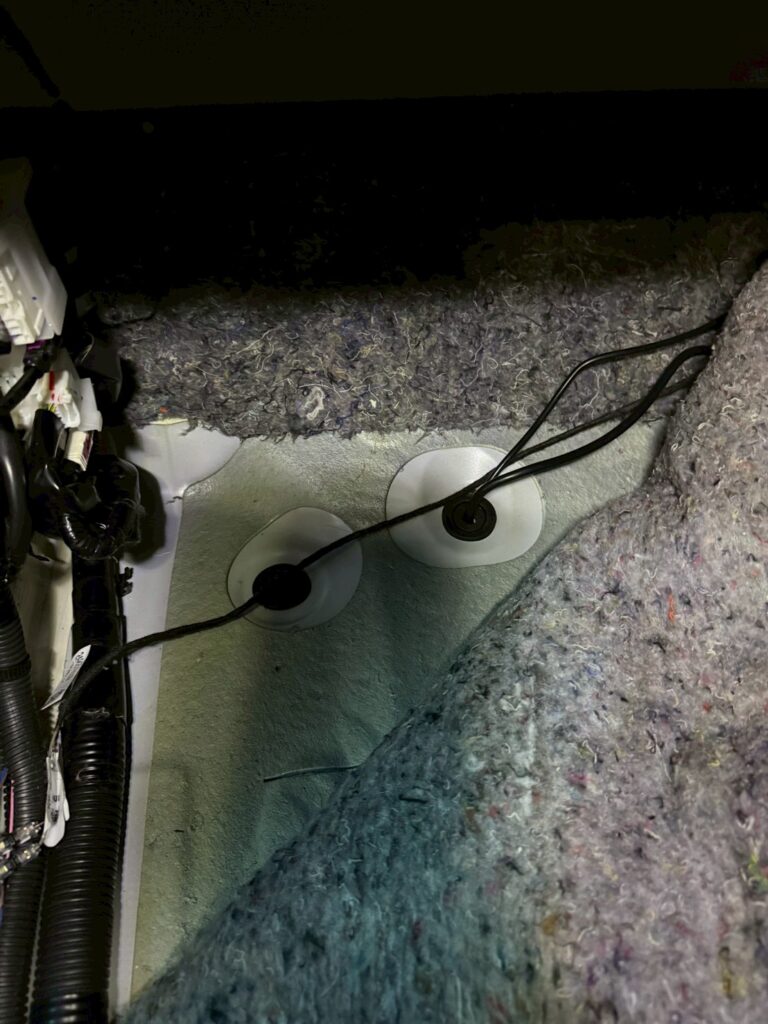

前側フロアマットを外し、配線を車外に出します。運転席助手席ともに同じ位置に穴があります。フレームの真上に出てきます。
Driverと記載がある青いタグが左側。助手席（水色のコネクター側）
Passengerと記載がある黄色いタグが右側。運転席（グレーのコネクター側）

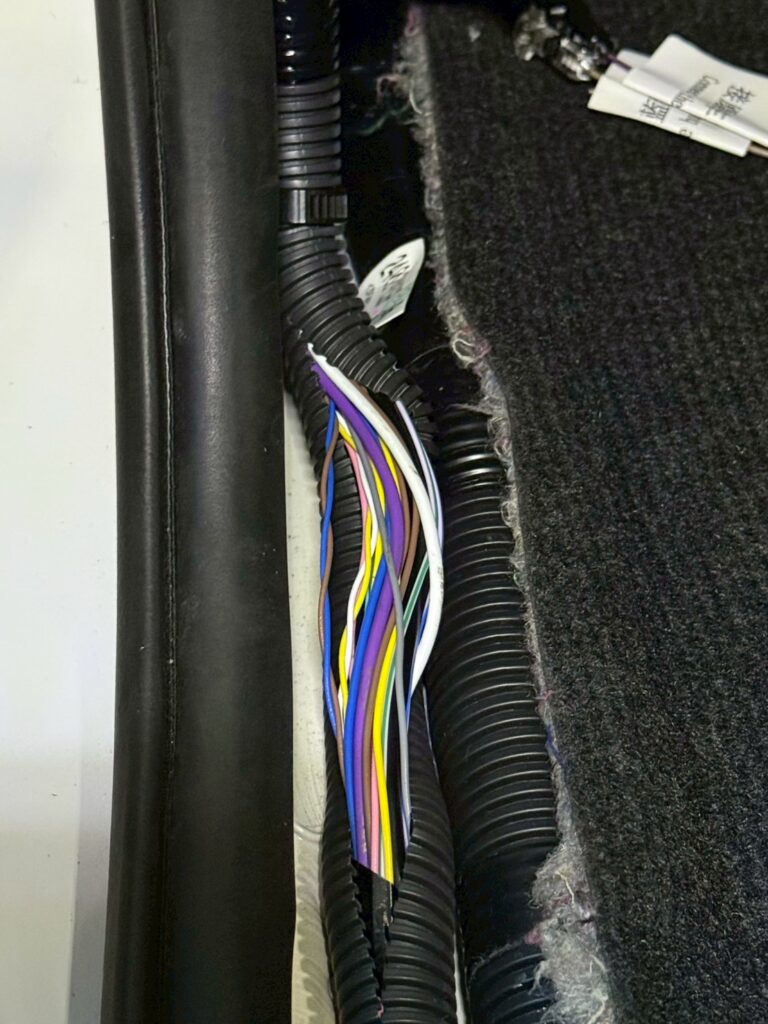

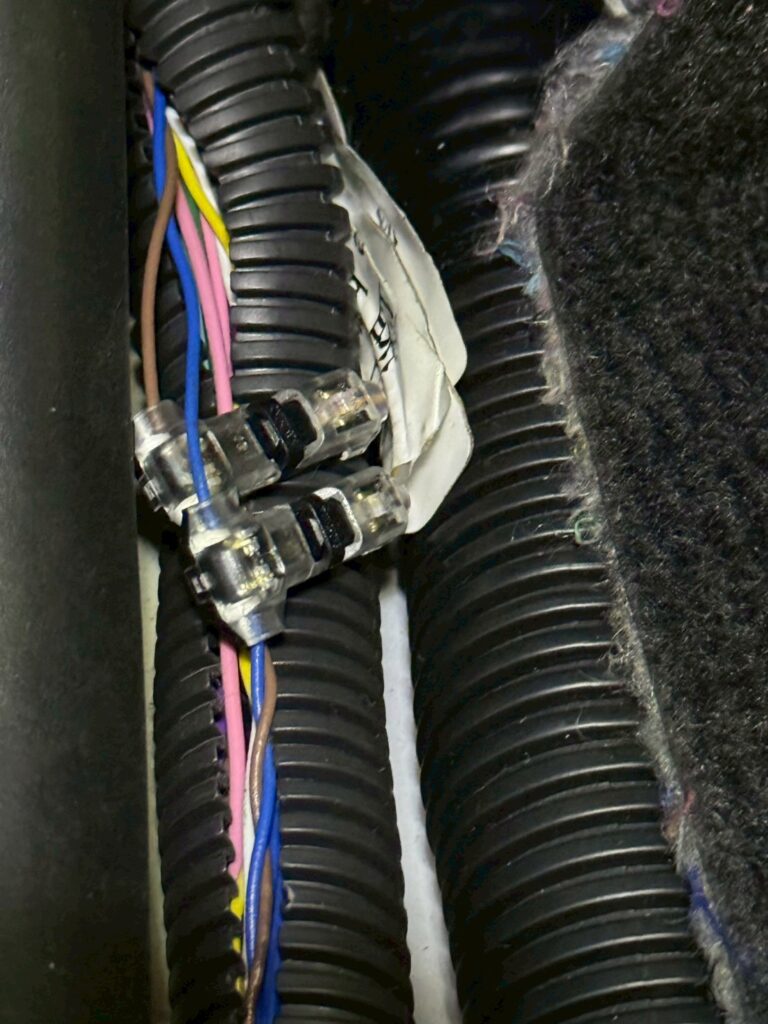

助手席側面のCAN配線を接続します。ねじれている青い配線と茶色い配線です。
灰色と青い配線。紫色と茶色い配線。
バッテリー配線、アース、モーター配線を接続してください。
下記からアプリをダウンロードしてください。

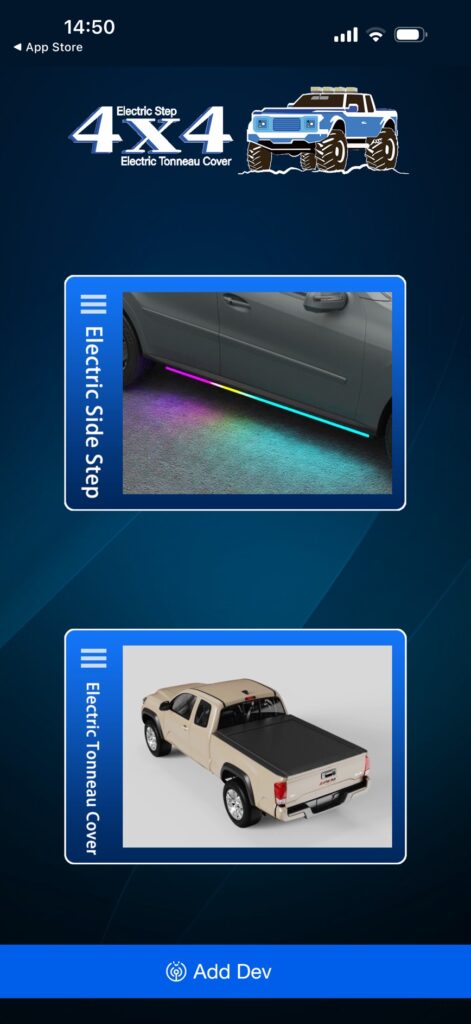

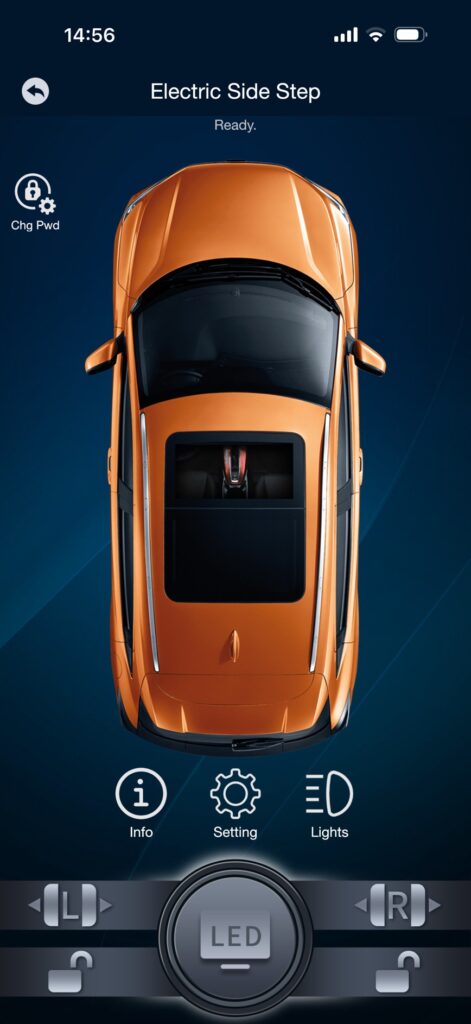

アプリを起動して、一番下のAdd Devをクリックしてください。

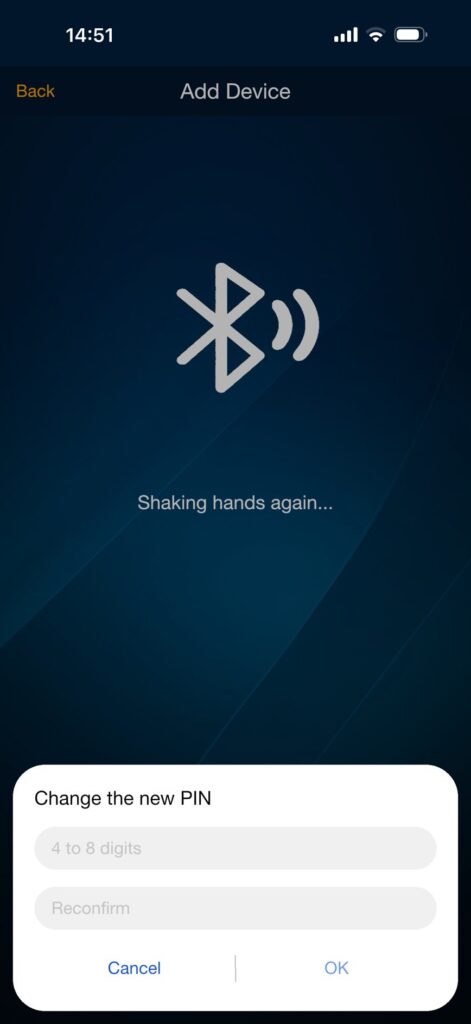

Bluetooth（ブルートゥース）を許可して、Enter the Code: 8888 Reconfirm: 8888を入力してください。
一度４つのドアを開けて、正常に動作するか確認してください。右下のカギマークを押して、ロック解除してください。
その後、下から２段目の開くボタンで開いた状態にしてください。

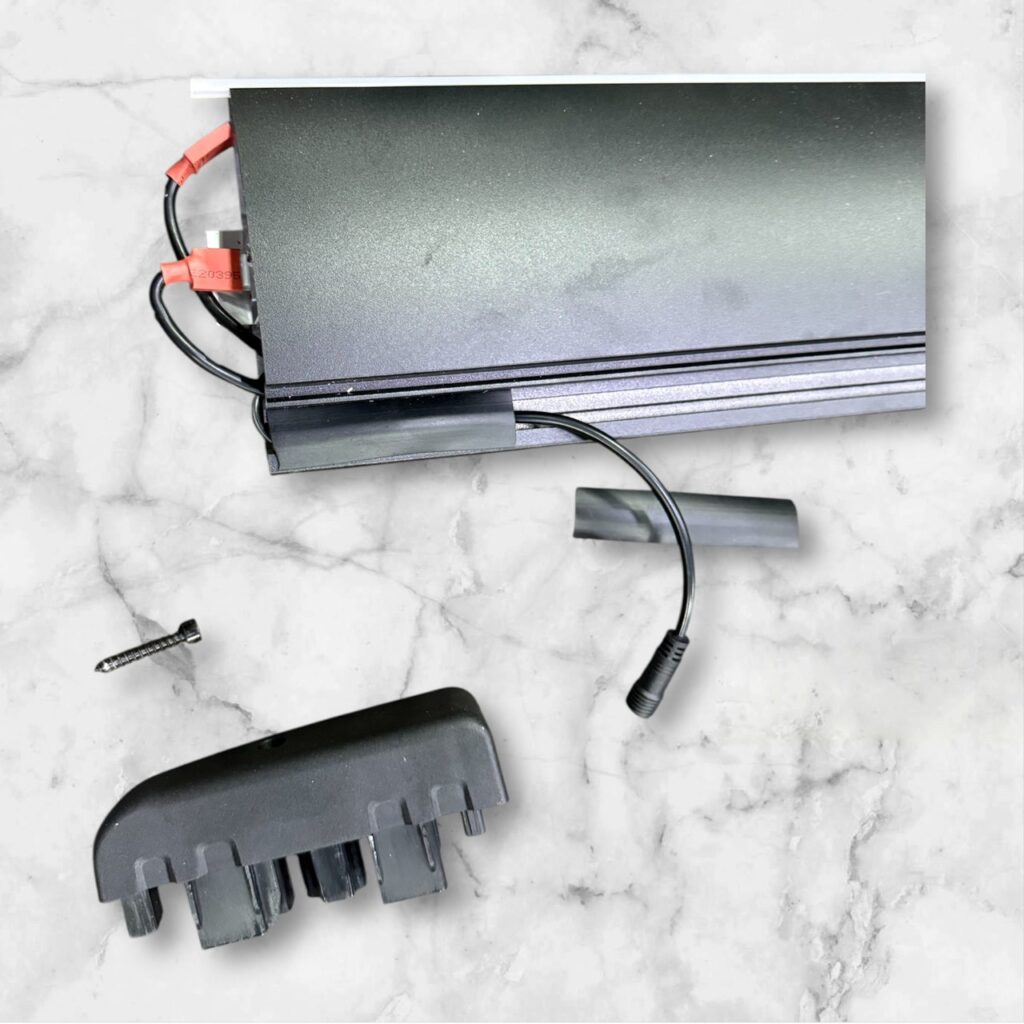

ボードの側面カバーを外し、LED配線の長さを調節してください。
ボードからLED配線が出ている方が前方になります。
ステップボード X ２ （左右）を取り付け仮締めします。

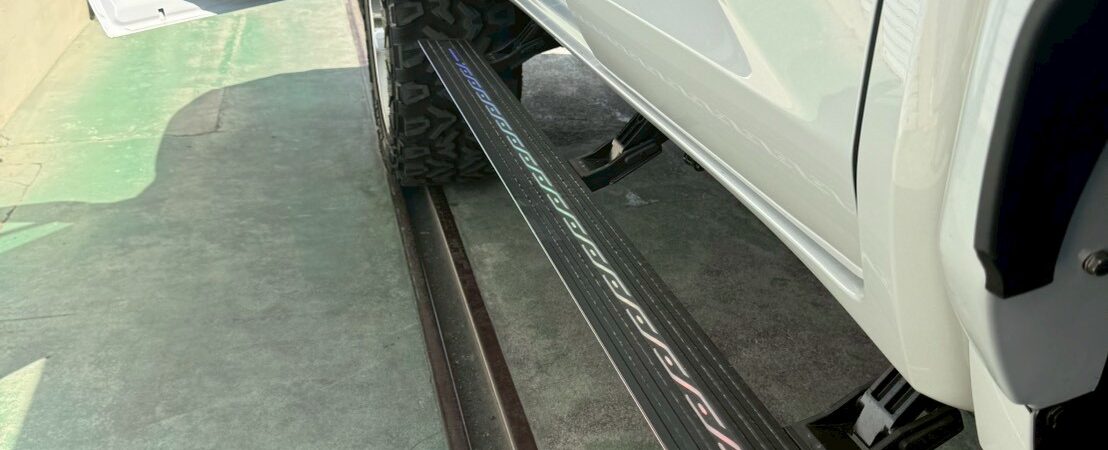

サイドステップの開閉を２回して、開いた状態にしてください。一番外側に引っ張り、ステップブラケットを直角にして、ステップブラケット、ステップボードを本締めしてください。
配線類をまとめて終了となります。
③アプリ操作

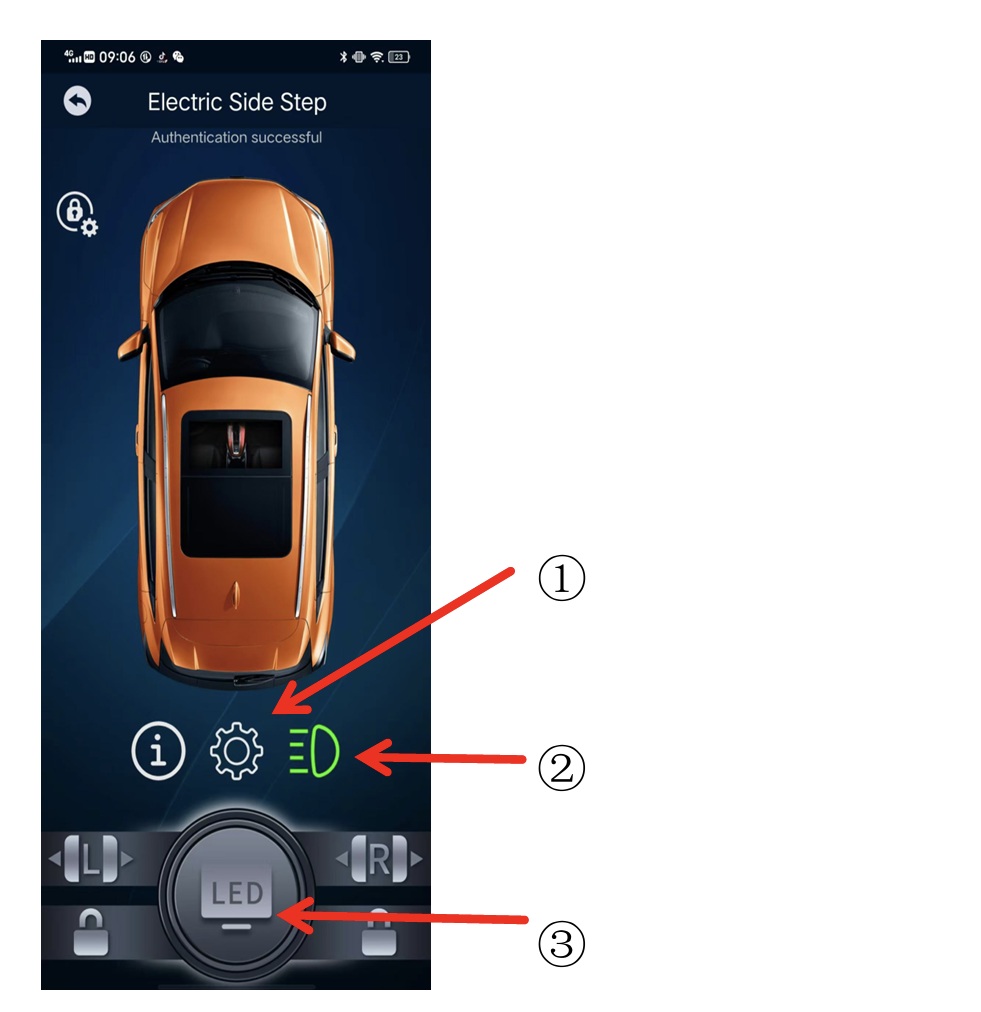

①セッティングの選択ボタン②LEDオンオフボタン。オンにすることにより閉じている時でもLEDが点灯できます。
③LEDカラーの選択ボタン（開いた時、２番のボタンを押した時の色が指定できます。）

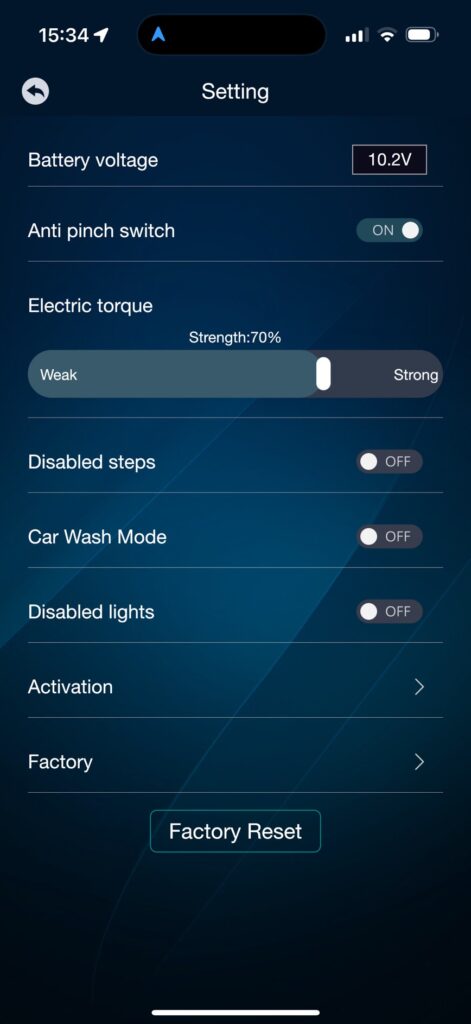

セッティング画面
①バッテリー電圧
②挟み込み防止機能
③モーターのパワー
④ステップ開閉停止
④洗車時のステップを開けっ放しにする
⑤ライト点灯無効
⑥サイドステップの詳細
⑦パスワード変更
④巻き込み防止設定
コントローラーから出ているスイッチを使い設定します。スイッチを5回押して点滅２回を確認してください。
＊点滅が１階の場合は繰り返し５回押してください。
ドアの開け閉めを４回ゆっくりします。ボードが開閉してから１～２秒待ち開閉してください。
助手席、運転席共に実行します。
