車高調取り扱い説明書

この度は弊社別タンク式車高調(ローダウン)リアヘルパーエアサス(GUN125)をご購入いただきありがとうございます。

知識のある整備工場に取り付け依頼をお願いいたします。

①構成部品

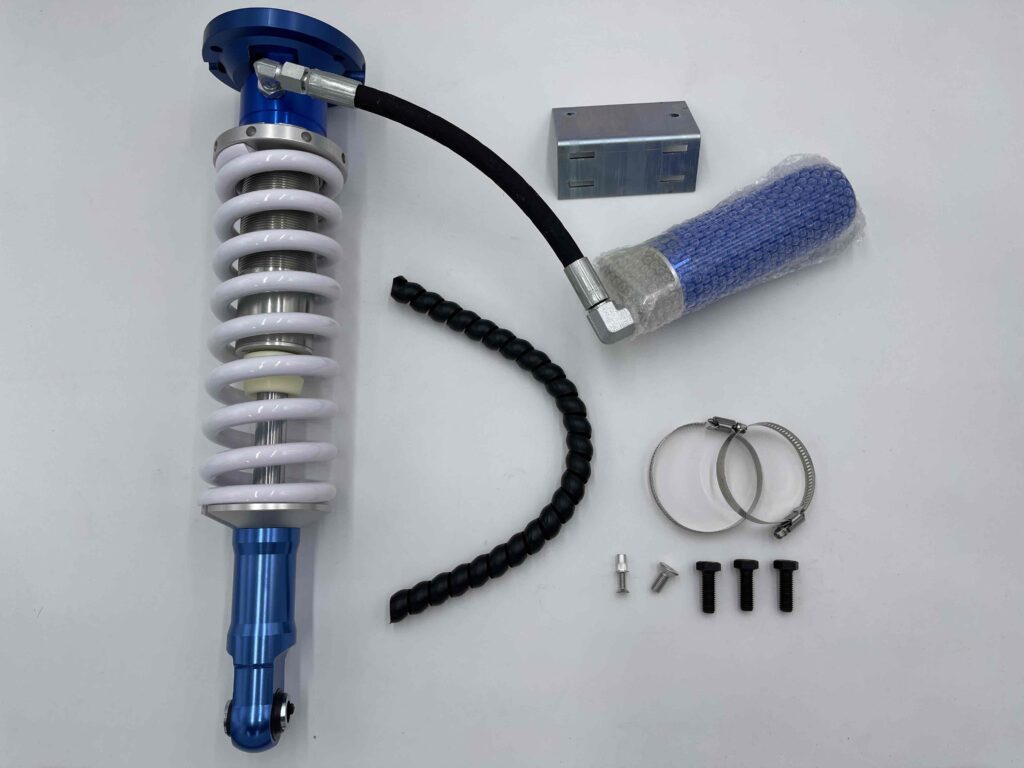

①運転席側(右)フロント用
*ホースの向き・ブラケットの穴の位置にご注意ください。
サスペンション本体x1
保護ホースx1
アッパー用ボルトx3
M8ボルトx1
M5ボルトとブラインドナットx1
タンクブラケットx1
ホースバンド大x2

②助手席側(左)フロント用
*ホースの向き・ブラケットの穴の位置にご注意ください。
サスペンション本体x1
保護ホースx1
アッパー用ボルトx3
M6ボルトとブラインドナットx1
M5ボルトとブラインドナットx1
タンクブラケットx1
ホースバンド大x2

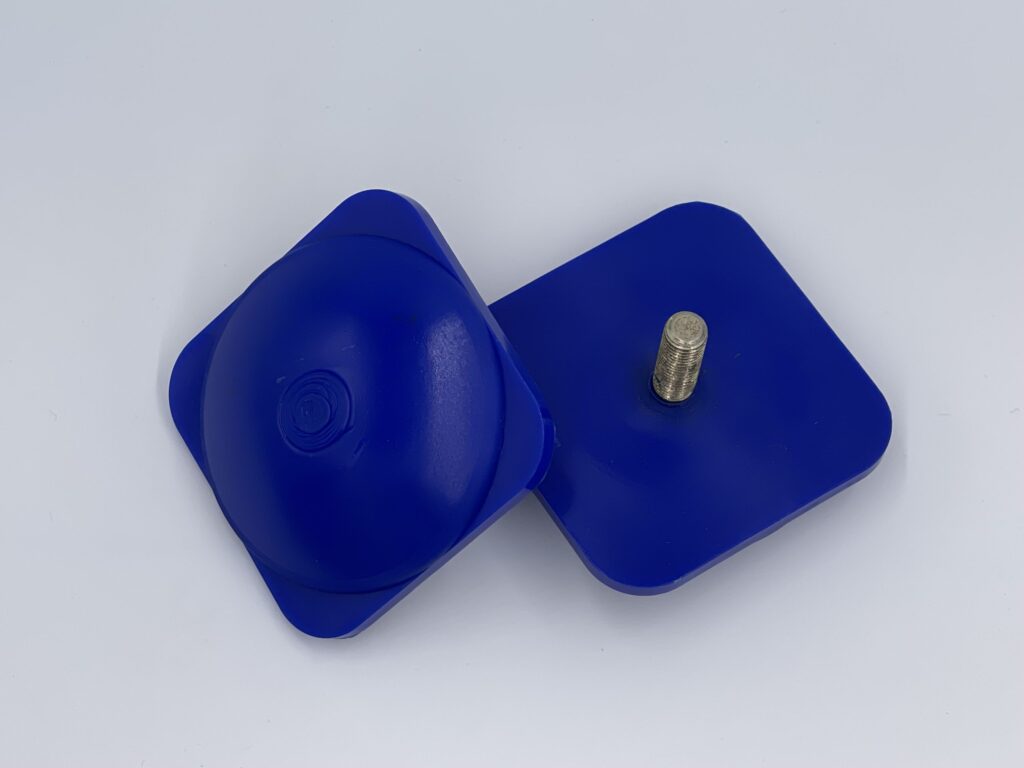

③フロントバンプブッシュx2
取り付けに関してはこちらをご確認ください。
フロントバンプブッシュ取付説明書

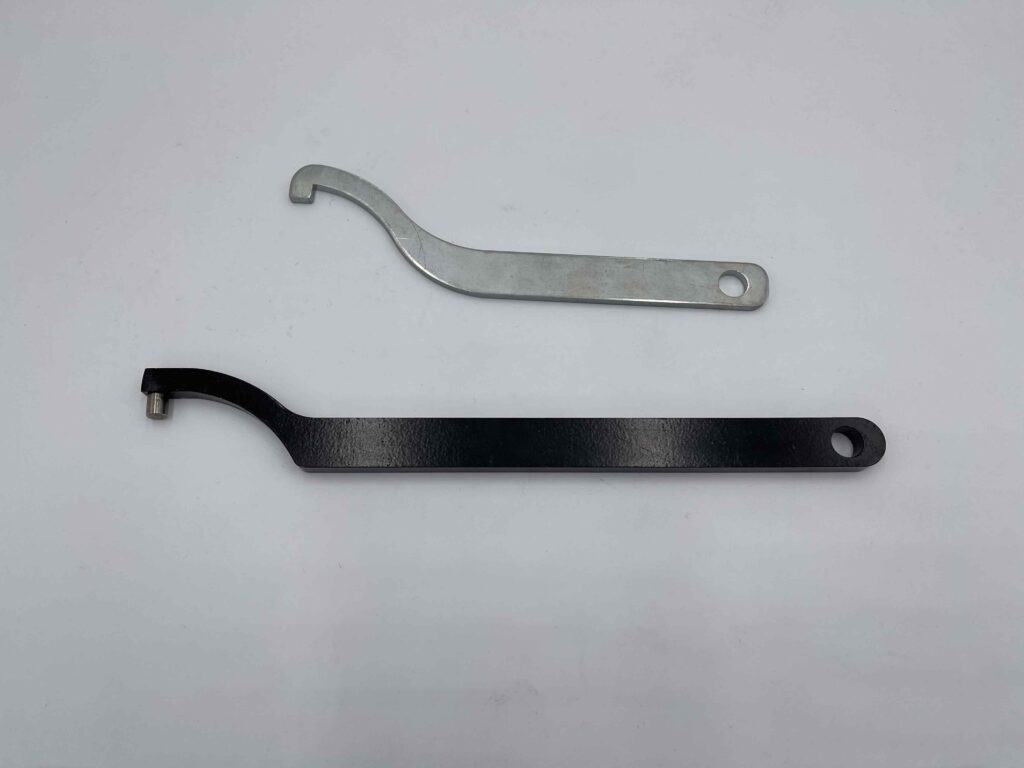

④調整用レンチx2

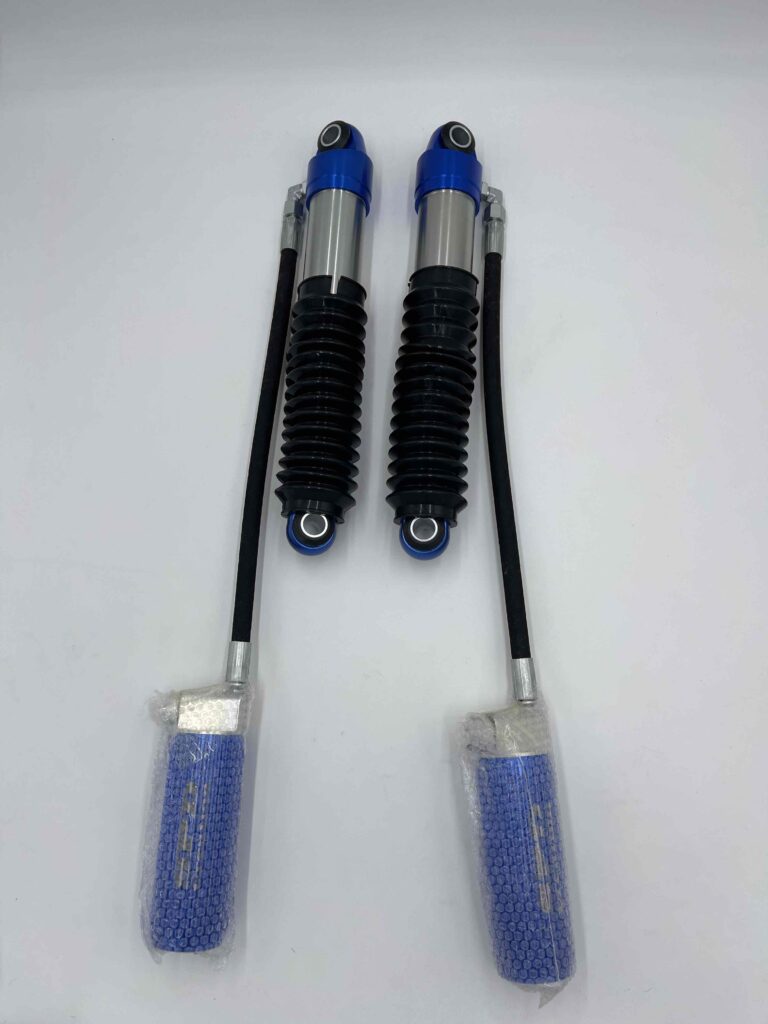

⑤リア用サスペンション本体x2
*左右両用

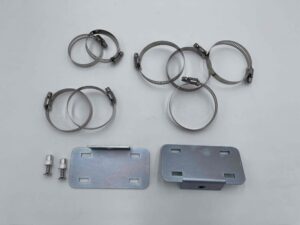

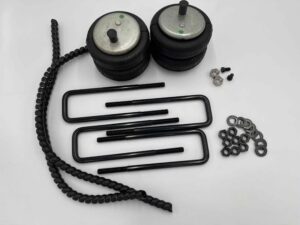

⑥ブラケット各種
ホースバンド大x4
ホースバンド中x2
ホースバンド小x2
M6ボルトとブラインドナットx2
*中途と小のホースバンドはショックのジャバラを止める為のバンドです。
ブラケットx2
保護ホースx2
エアバッグx2
エアバッグ固定用ボルトx2
エアバッグ固定用ナットx2
コノ字ボルトx4
コノ字ボルト固定用ナットx8
コノ字ボルト固定用ワッシャーx8

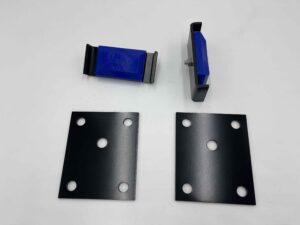

バンプストップ付きアッパー側ブラケットx2
ロア―側ブラケットx2
*中心の穴が前方側にオフセットされています。
*左右両用

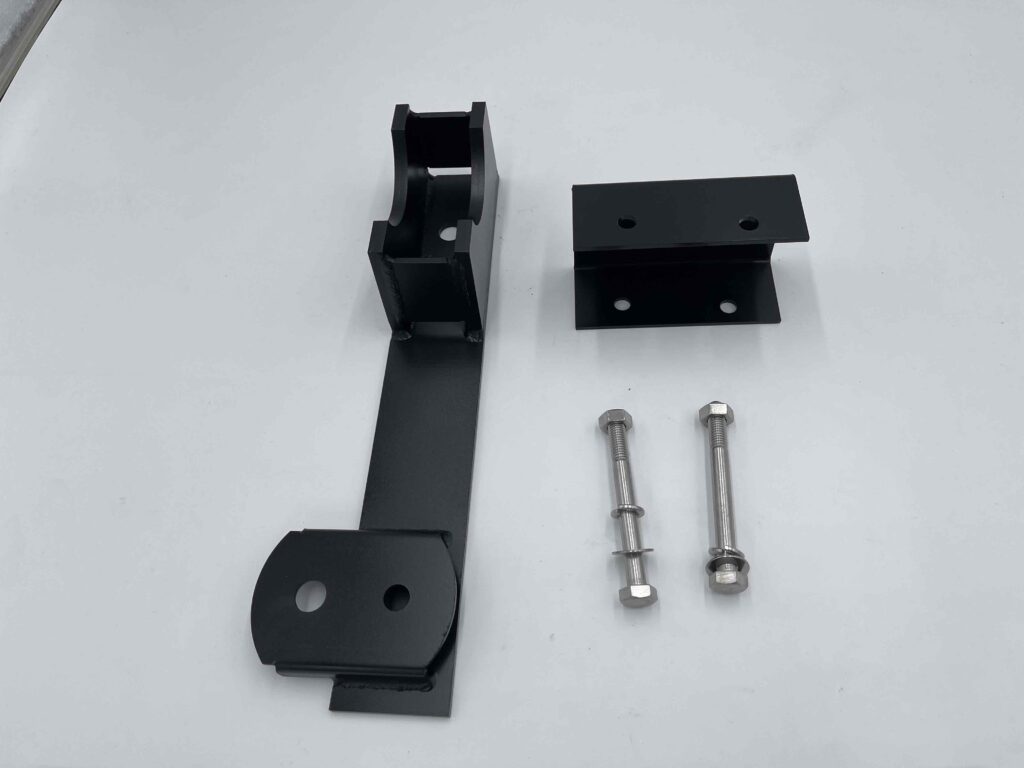

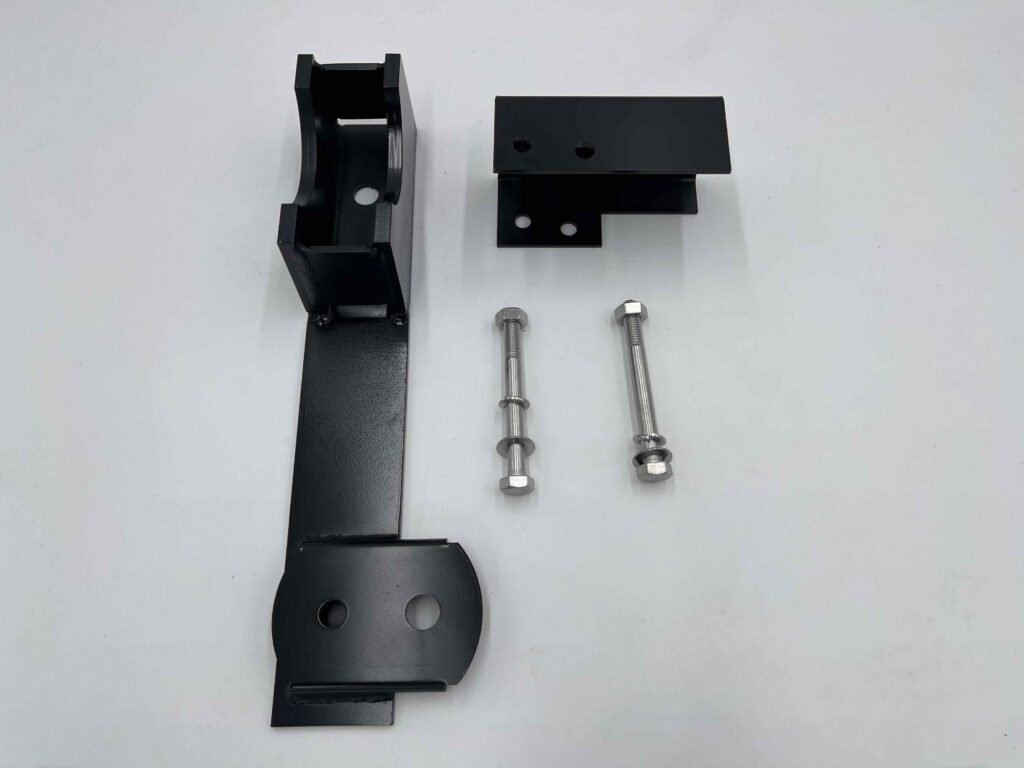

⑦助手席側(左)ブラケット
M10ボルトナットセットx2
アッパー側ブラケットx1
変換ブロックブラケットx1
*ブラケットの向きと、形にご注意ください。エアバックを固定するブラケットです。
⑧運転席側(右)ブラケット
M10ボルトナットセットx2
アッパー側ブラケットx1
変換ブロックブラケットx1
*ブラケットの向きと、形にご注意ください。エアバックを固定するブラケットです。

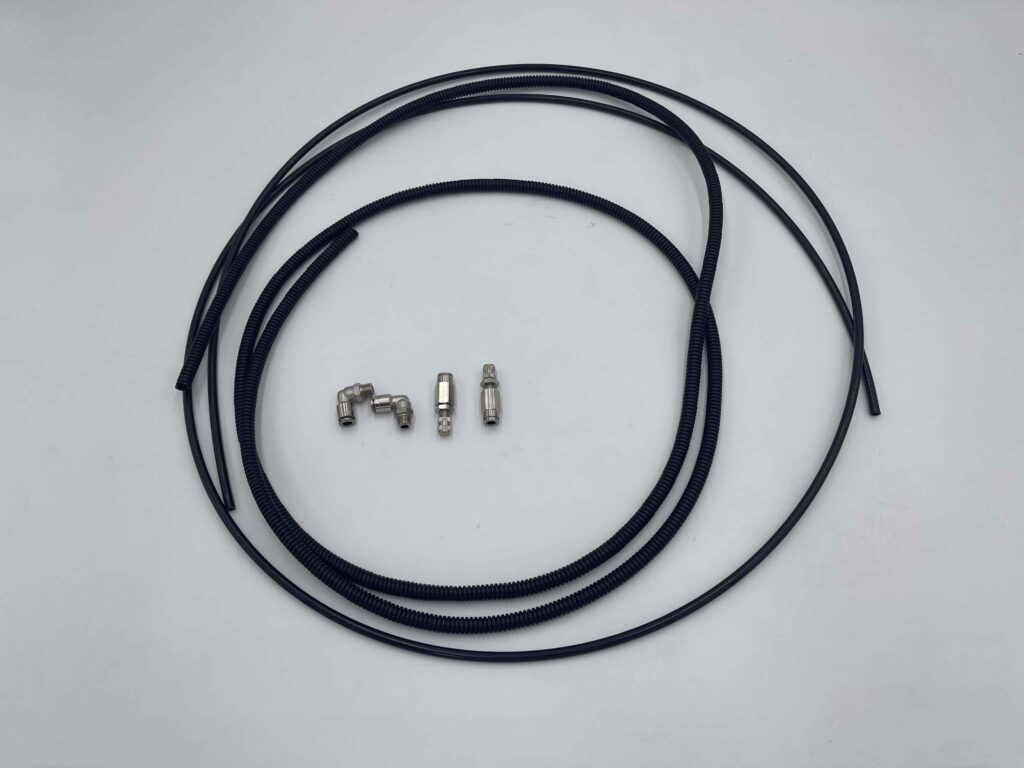

⑨エアー関連
1/4ホース 2.5m x1
ジャバラ 2.5m x1
1/8NPT 1/4ホースフィッティングx2
1/4ホース インフレーションバルブx2


②フロント側取付について

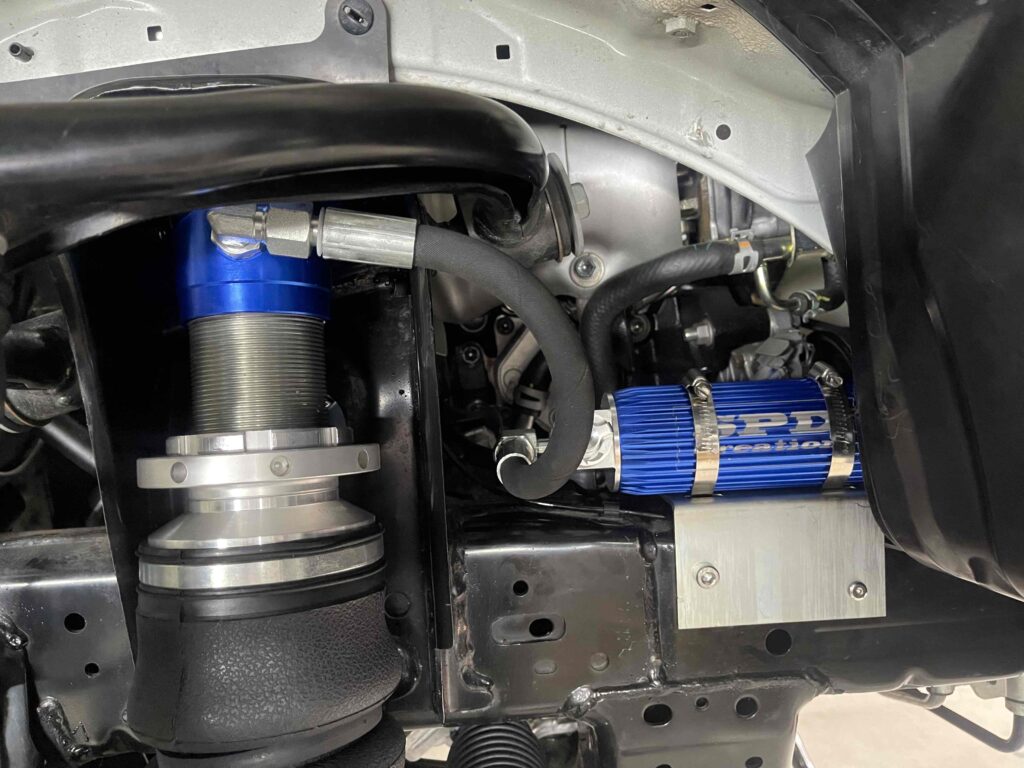

運転席側(右) サブタンクへのホースの取り回し例です。
タンクブラケットの左側は純正穴を利用して、M8ボルトで固定。
右側はブラインドナットをカシメた後M5ボルトで絞めつけてください。
*本体とブラケット共に右用左用ありますので注意してください。

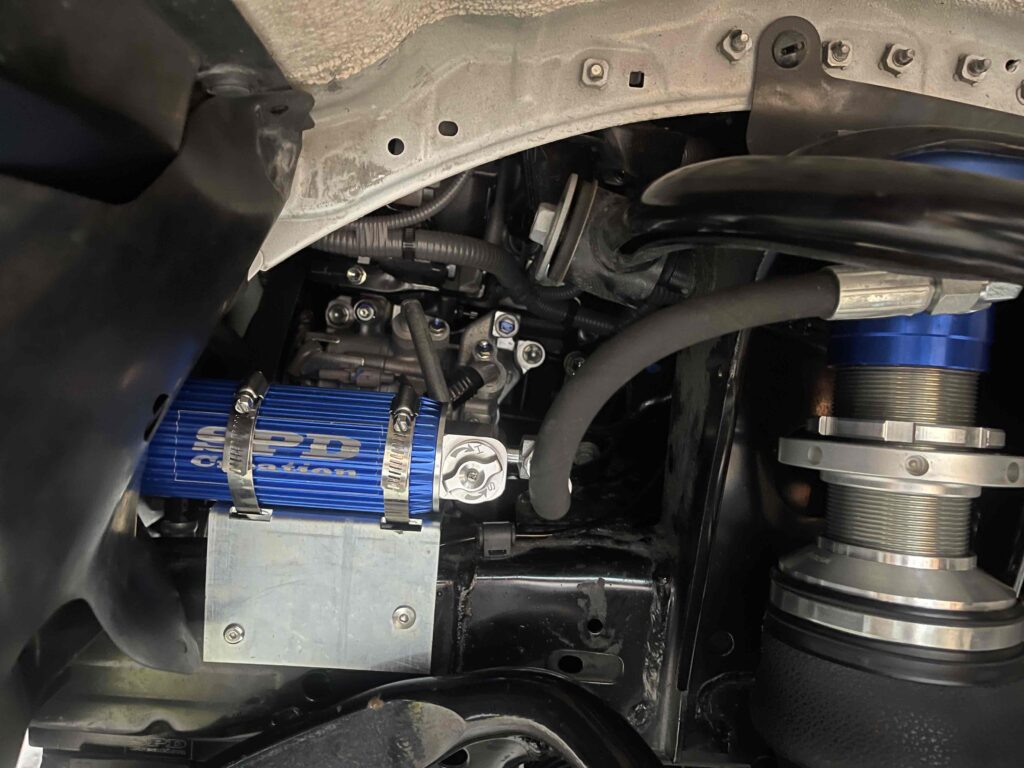

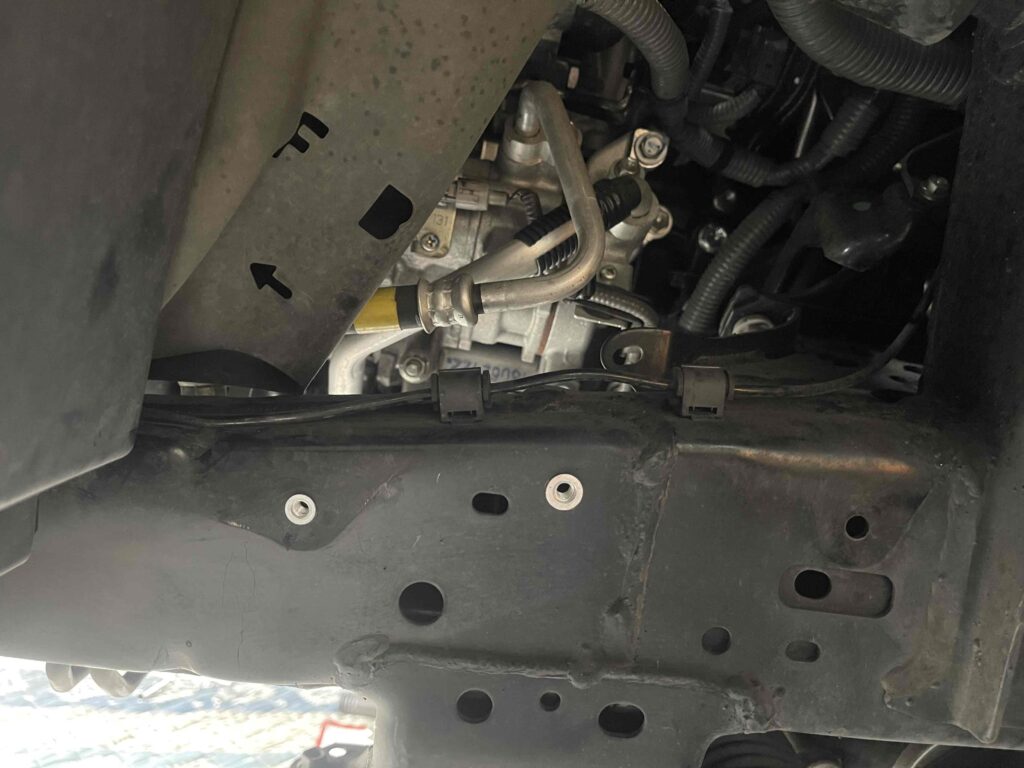

助手席側(左)   奥のエアコンホースに接触する可能性がありますので、ホースをずらしてから装着してください。
純正穴に左M5、右M6のブラインドナットをカシメてください。 サブタンクへのホースの取り回し例です。
左M5、右M6のボルトで絞め込んでください。
*本体とブラケット共に右用左用ありますので注意してください。

③リア側取付について

運転席側、上側ブラケットの穴位置です。
ブラケット穴は右上がりにセットします。

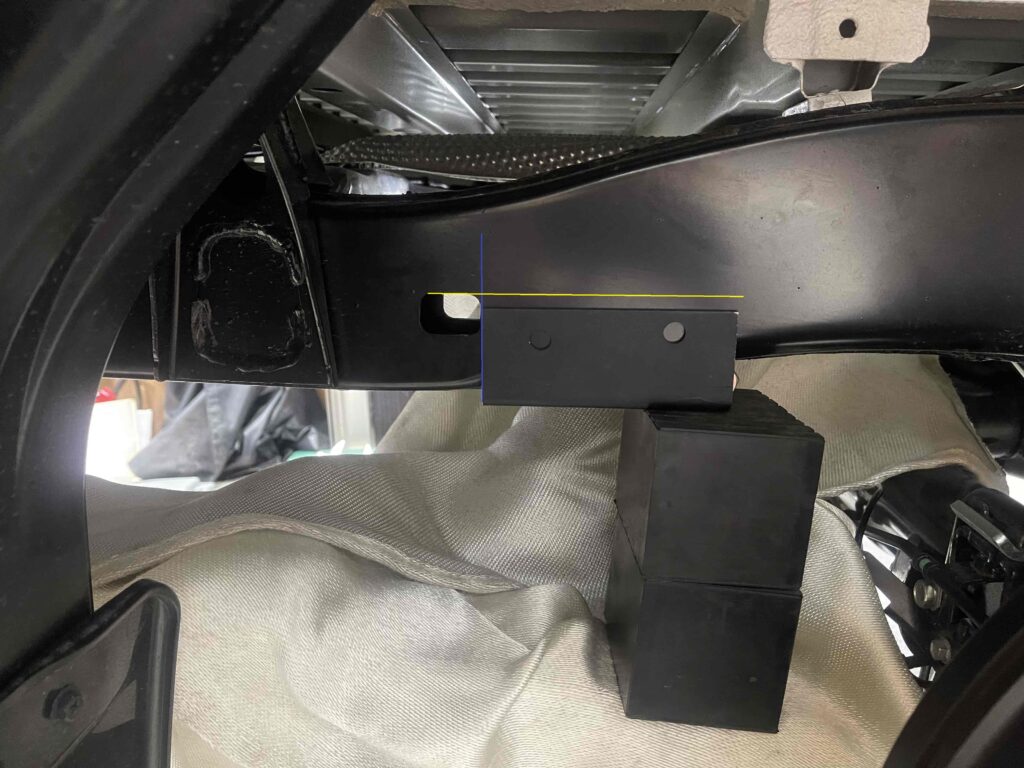

フレーム後方部の四角い穴を利用します。
ブラケットの左側と四角穴の縦ラインを重ね合わせ、下側は密着させます。
四角穴の上側の横ラインとブラケットの上側を平行にセットして固定して、10mmで貫通できるように4か所、穴をあけてください。
エアバッグをブラケットに固定させた後、M10ボルトナットを使い固定させます。

助手席側も同じようにブラケットの欠いてある方を、内側にセットさせます。
固定して10mmで貫通できるように4か所、穴をあけてください。
エアバッグをブラケットに固定させた後、M10ボルトナットを使い固定させます。

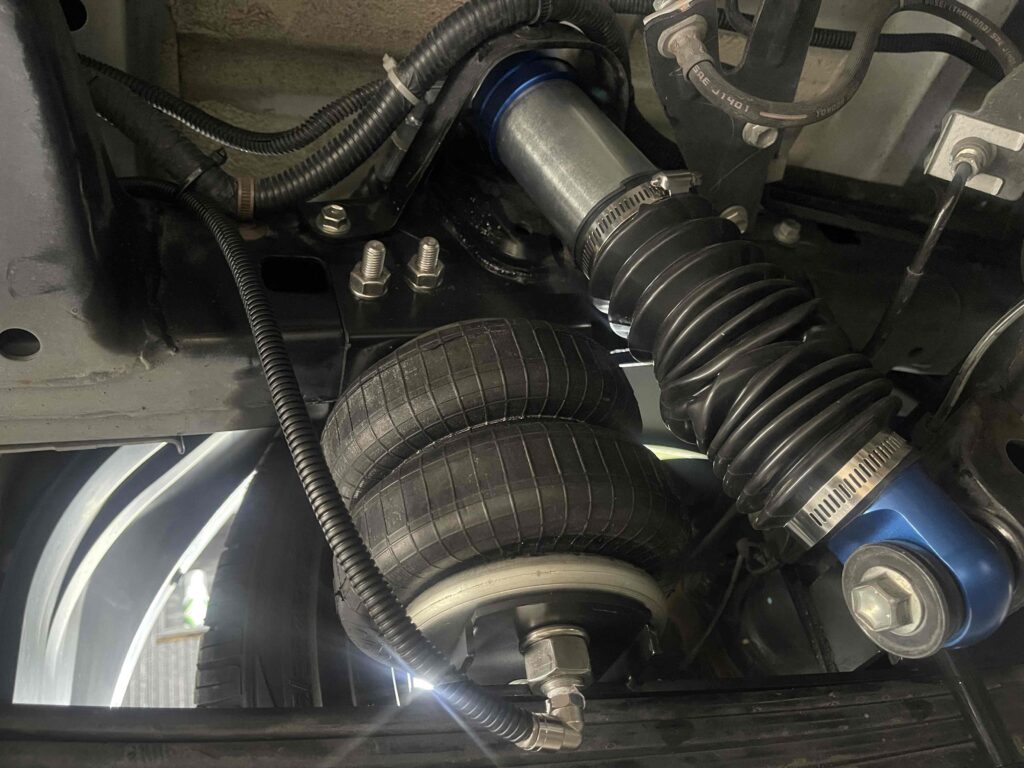

ショックアブソーバーを交換。
リーフをホーシング下側に入れ替えたら、変換ブロックブラケット(左右の形に注意)を使いホーシングにセットします。
バンプブッシュ付きブラケットを上側にセットして、コノ字ボルトを装着します。
リーフの下側に、ロアーブラケット(真ん中より前にオフセットしてある方をフロント側になるようにセット)をコノ字ボルトに通し、
純正のロアーブラケットを装着後ナット・ワッシャーを使い、締め付けてください。

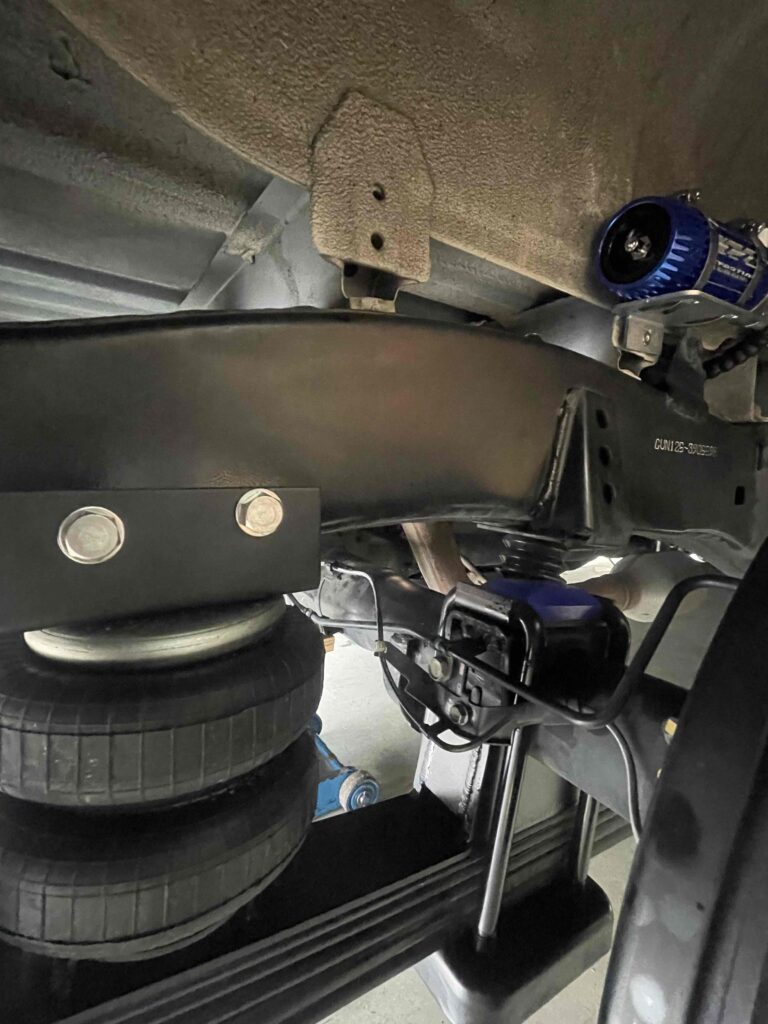

運転席側参考例

運転席側の裏側 マフラーを避けるため、エアホースを一度前に振ってから、後方へ。

サブタンクへのホースも一度内側に振って、Uターンさせて、外側へ。

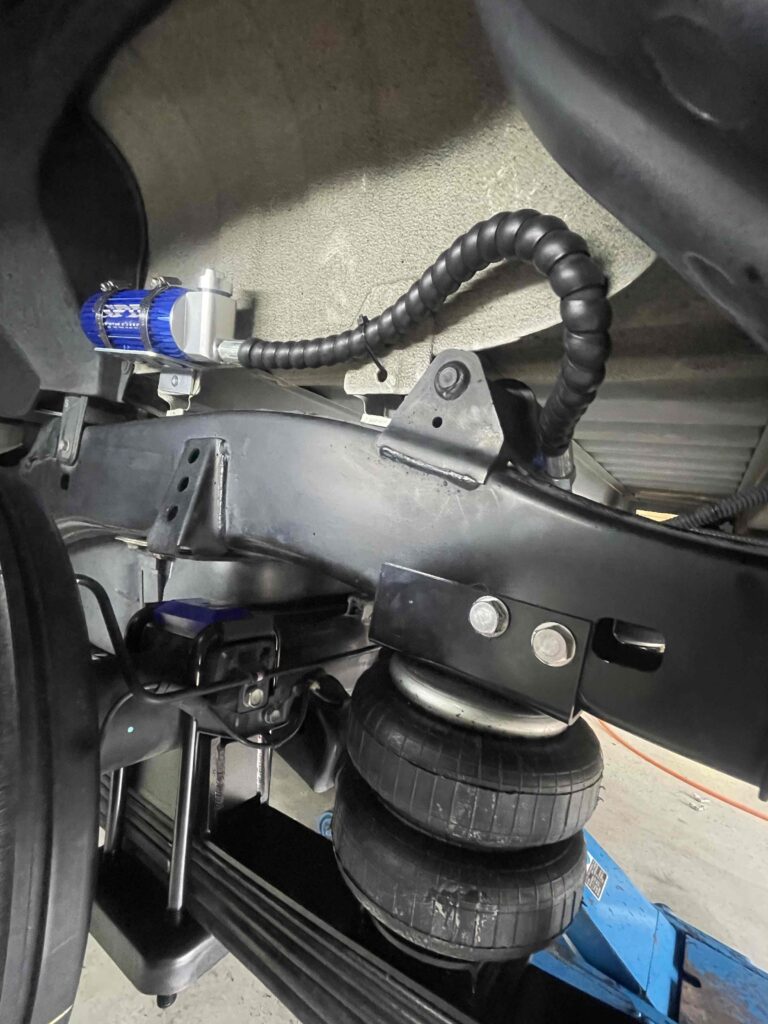

助手席側参考例

エアホースを後方へ。

サブタンクへのホースを外側へ。

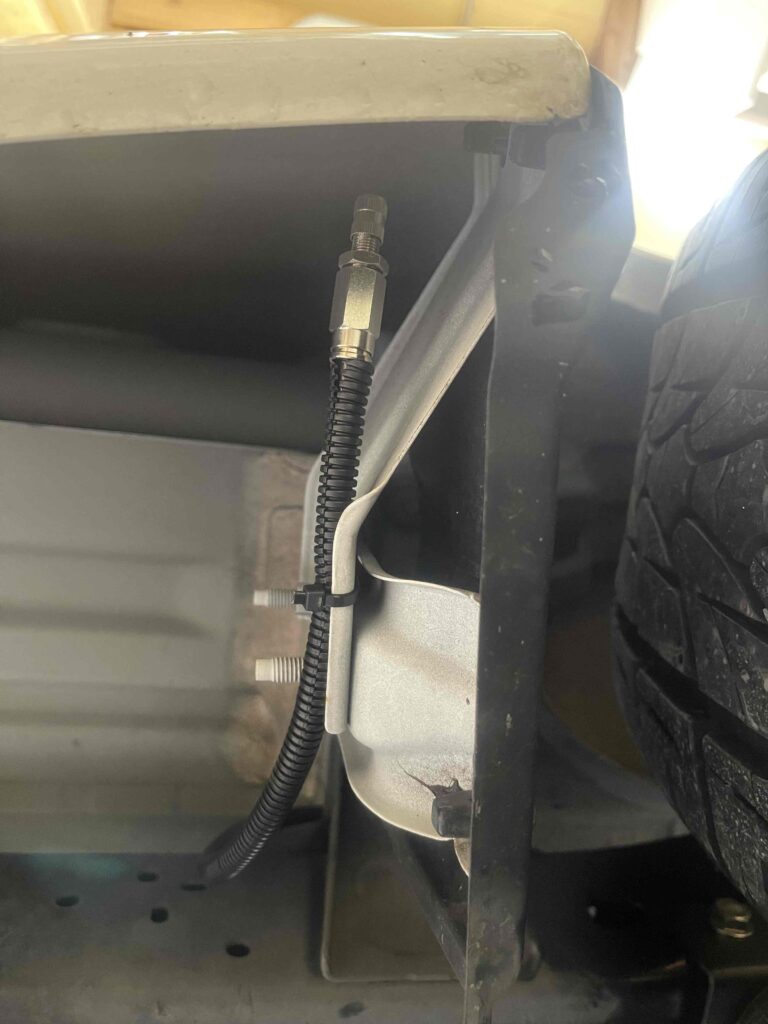

エア注入口参考例 リアタイヤの後方にタイラップで固定して、
エアー注入時は、下に引っ張って、キャップを外し注入する。 もしくはリアバンパーのボルトを使いステーを使って後部に設置する。

④各部締め付けトルク

フロント
1.アッパーアーム
メンバー側 115Nm
ナックル側(ボールジョイント部)110Nm
2.ロアアーム
メンバー側 185Nm
3.ショックアブソーバー
上部3カ所 40Nm
ロアアーム側 110Nm
4.スタビリンク
上下とも 94Nm
5.スタビライザー
ボディー4か所 48Nm

リア
1.リーフ
フロント側 120Nm
リア側上下2か所 60Nm
2.コノ字ボルト 68Nm
3.ショックアブソーバー 上下とも110Nm
