スタビライザースペーサー取付説明書

この度は弊社スタビライザースペーサー（GUN125）をご購入いただきありがとうございます。

知識のある整備工場に取り付け依頼をお願いいたします。

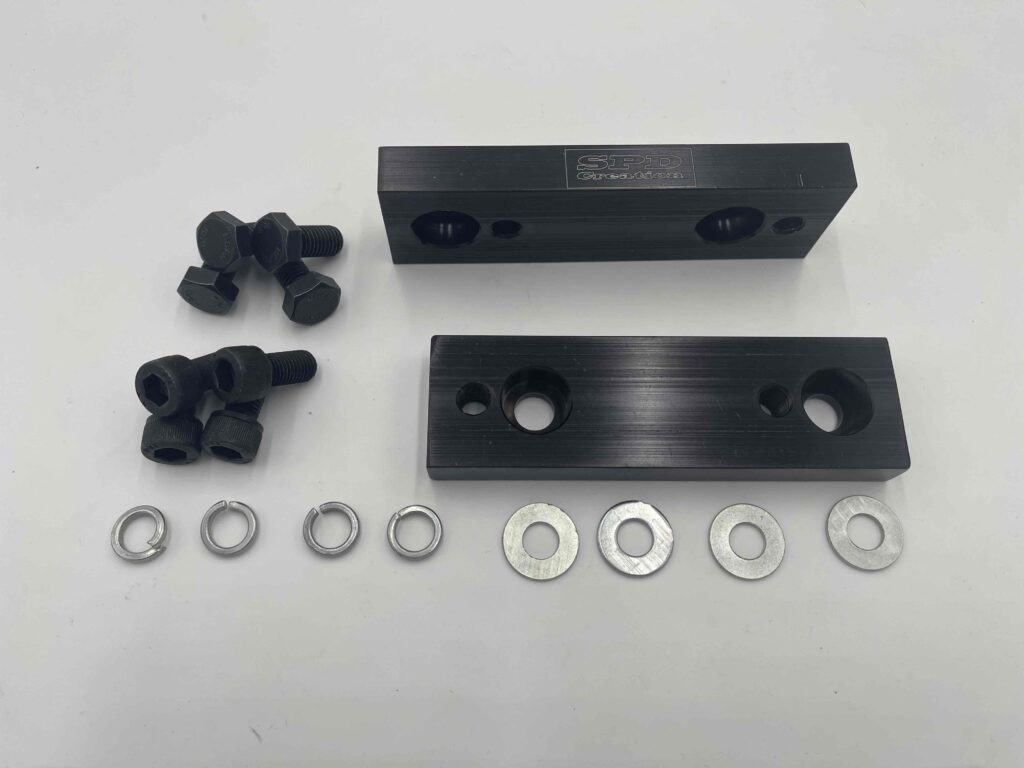

①スタビラザースペーサー構成部品

スペーサー本体　ｘ　２
六角ボルト　ｘ　４
六角穴付きボルト　ｘ　４
ワッシャー　ｘ　４
スプリングワッシャー　ｘ　４

②純正スタビライザー車体側取り外し

ボディー側のボルト２か所を外して（左右４か所）スタビライザーがフリーになる状態にします。 ＊ボルトが舐めやすいので、取り外すときに注意してください。

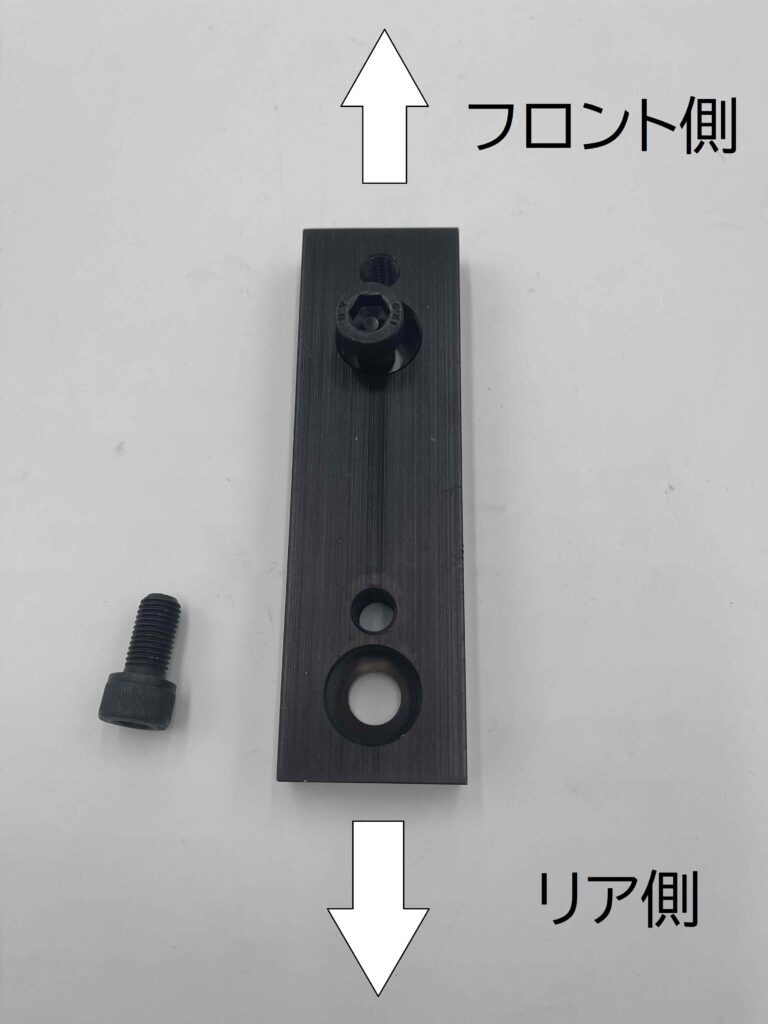

③スペーサー取り付け

六角穴付きボルトを使い、ボディへ固定します。 締め付けトルク４８Nm（４８９kgf.cm）で締めてください。

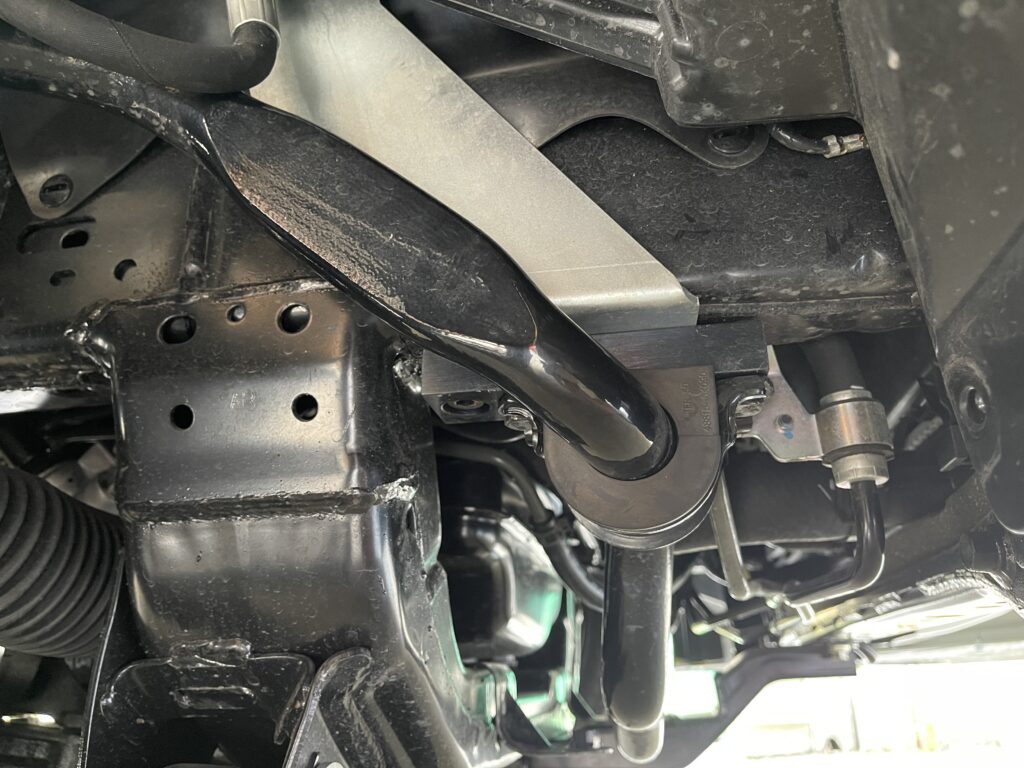

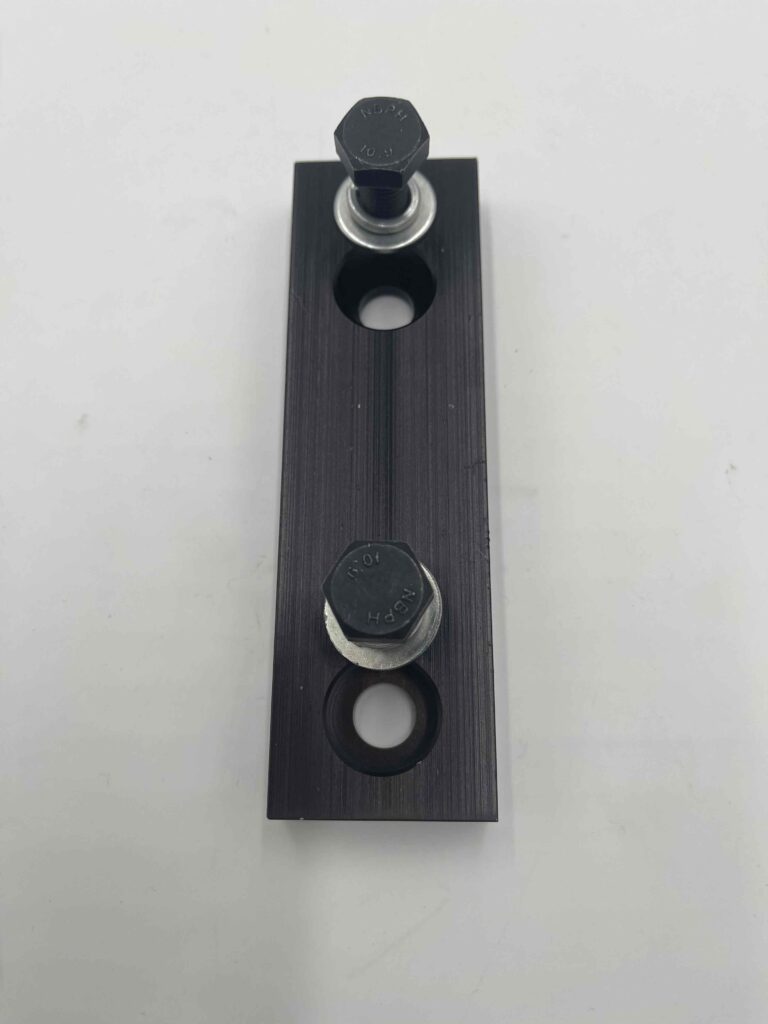

④スタビライザー固定

車体を１G状態にしてください。

六角ボルト・スプリングワッシャー・スペーサーを使い、 スタビライザーをスペーサーに固定します。 締め付けトルク４８Nm（４８９kgf.cm）で締めてください。

⑤撤去又は逃げ加工

純正取り付け位置より15mmダウンさせ、18mm前進した位置に移動する為、 フロントブラケットが干渉します。撤去又は逃げ加工が必需となります。
