この度は弊社HILUX GUN226(Z Adventure)用ハイラックス(電動・手動)シャッター式トノカバーをご購入いただきありがとうございます。
知識のある整備工場に取り付け依頼をお願いいたします。
①シャッター式トノカバー構成部品
A.シャッターボックス ｘ １B.シャッターボックス蓋 ｘ １
C.シャッターボックス用Ｍ６ボルト（長い） ｘ ４
D.シャッターボックス用Ｍ６ナット ｘ ２
E.シャッターボックス蓋用Ｍ６ボルト(短い黒） ｘ ４
F.上記ボルトの特殊工具 ｘ １
G.サイドレール左右 ｘ １
H.サイドレール固定ブラケットｘ ６
I.サイドレール固定ブラケット用ボルトナットセットｘ ６
J.排水用ドレンクリアホース（フロント用） ｘ２
K.排水用ドレンジャバラホース（リア用） ｘ２
L.防水スポンジクッション前面用 ｘ １
M.シャッター用定規 ｘ １
上記にプラス
＜＜電動タイプ＞＞
N.電源配線
O.スイッチ配線
P.リモコン ｘ ２
＜＜手動タイプ＞＞
Q.シャッター用キー ｘ ２
R.予備ストッパー ｘ ２
②下準備
1.荷台上を脱脂後、付属の防水スポンジクッションを前方に張り付けてください。Adventureグレードは前方下側の片側２ヶ所（合計４か所）のボルト穴をコーキングや防水テープなどで埋めてください。
2.シャッターの組み立て
サイドレールにシャッターをスライドさせながらシャッターボックスの内側に
サイドレールの固定する部位をボックス内側に入れ込み、シャッターボックス用Ｍ６ボルトナットを特殊工具使い固定させます。
シャッターを真っ直ぐにそろえて、上側に持ち上げながらするとシャッターボックスの内側に入れ込みやすくなります。
左右とも取り付けてください。
シャッターボックス蓋をシャッターボックス蓋用Ｍ６ボルト(短い黒）を使い４ヶ所取り付けます。

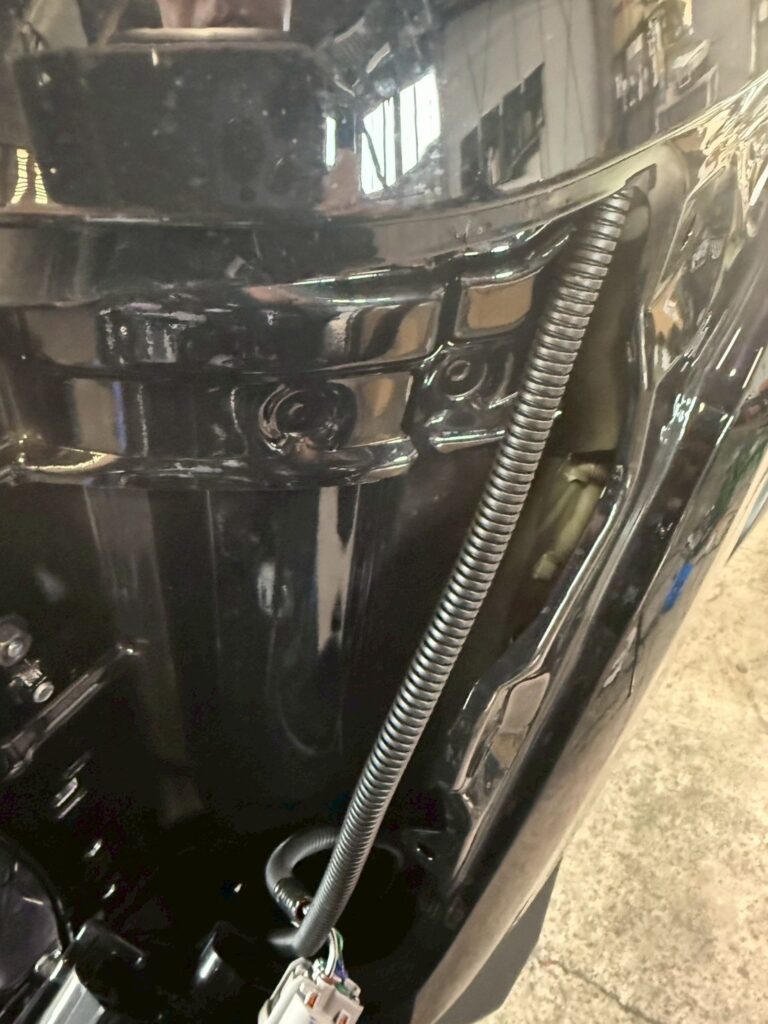

電動シャッターの場合は電源配線を写真のところから挿入して、荷台の下外に出して、バッテリーまで這わせますが接続はお待ちください。
③トノカバー取付

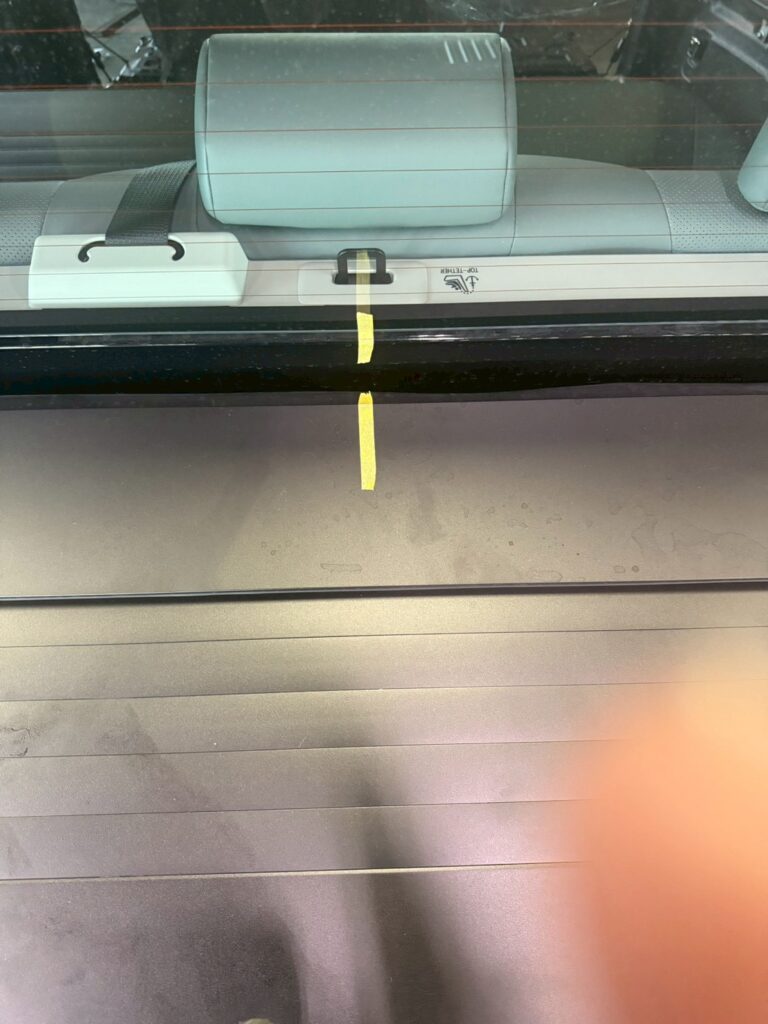

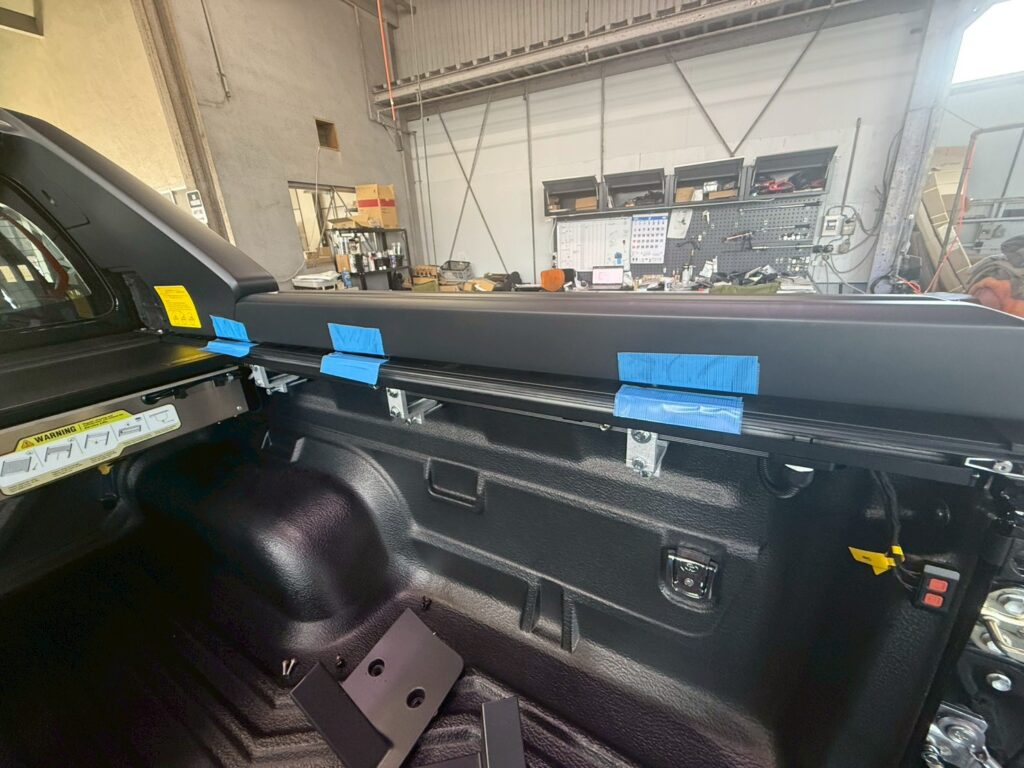

トノカバーとリアガラスの中心を出しておきます。荷台の上に載せて中心を合わせます。

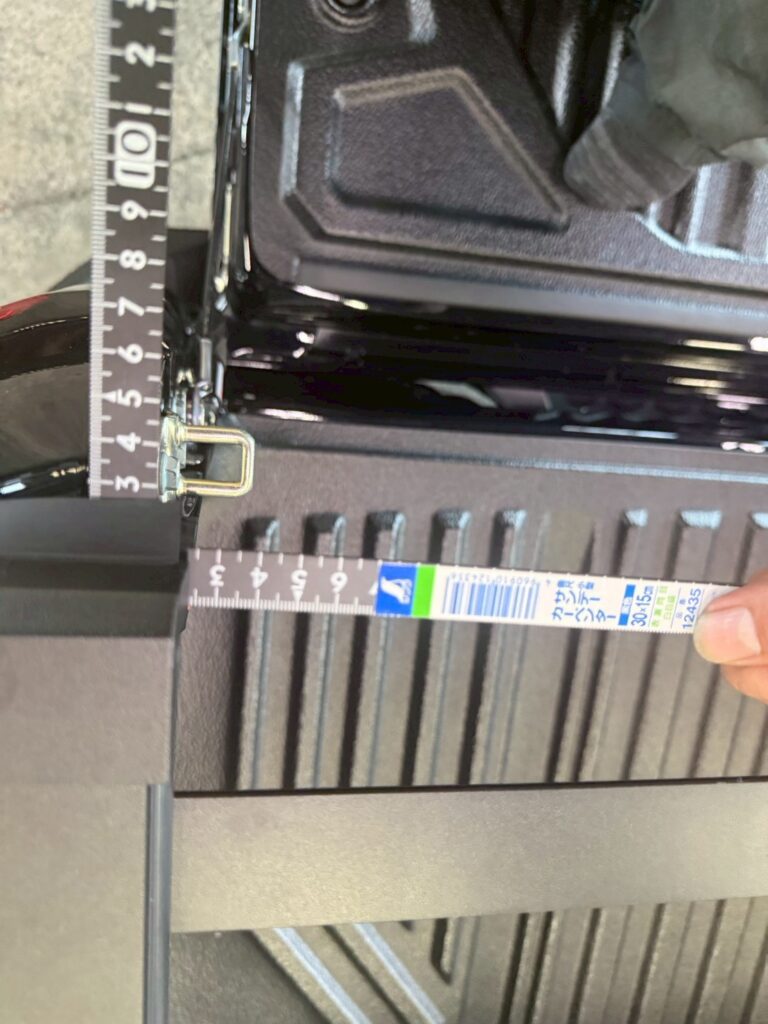

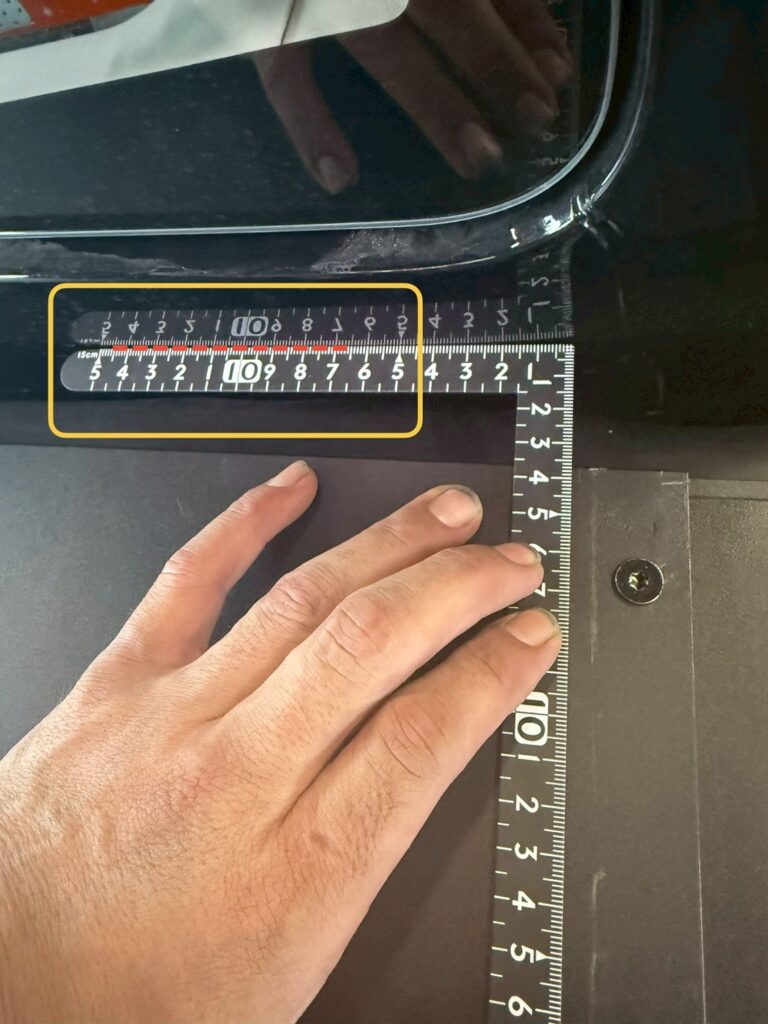

赤点線を平らに考えて、トノカバーまでの距離を左右とも３７ｍｍにする。

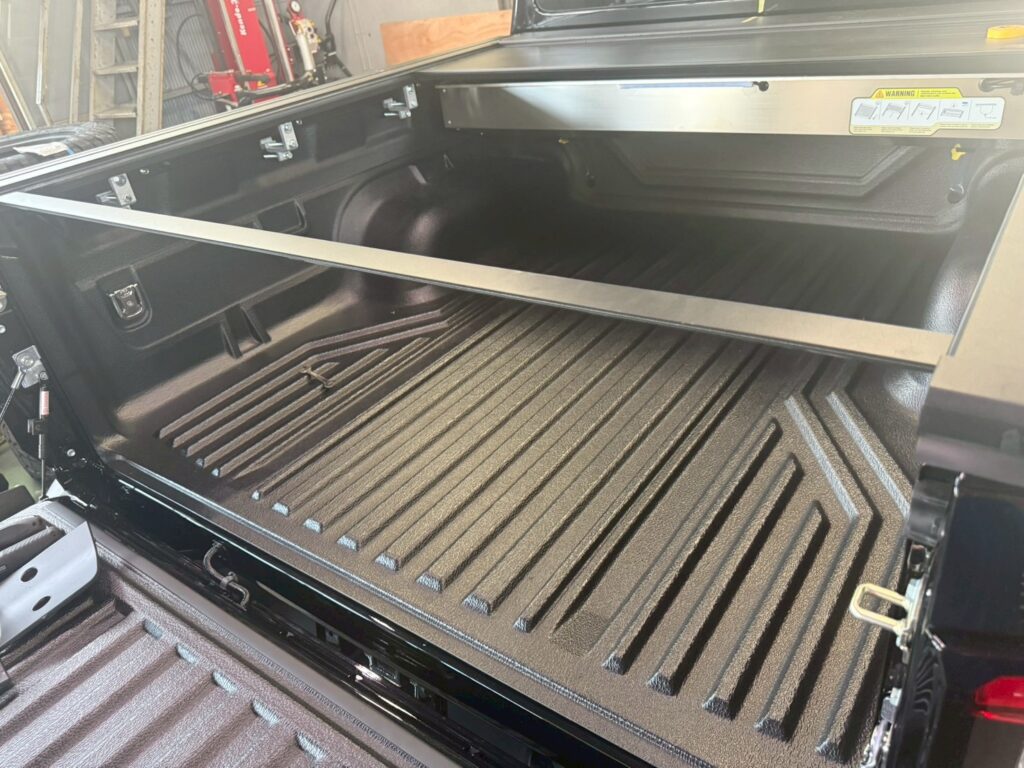

シャッター用定規を後方にはめ込み左右とも２４ｍｍにする。

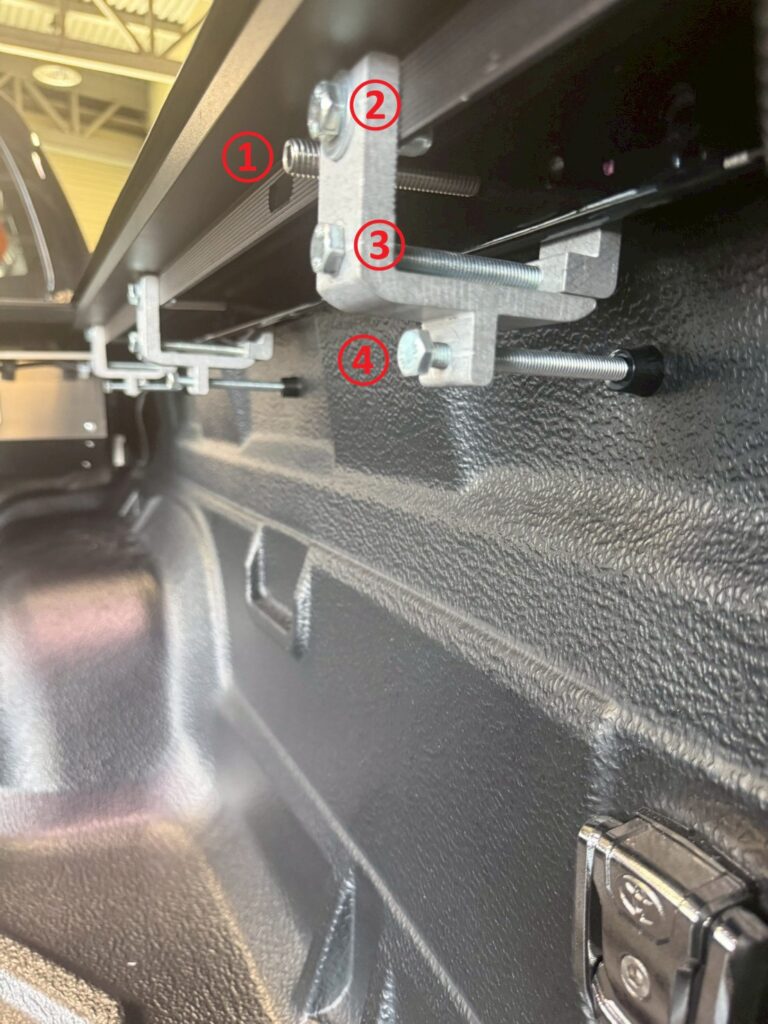

①の六角穴付きボルトを回転させ、荷台側に軽く当たるようにする。②のボルトワッシャーとナットを仮締め。
③の長いボルトとワッシャーで仮締め。
トノカバーを上から体重をかけ荷台と密着するようにして、②と③を本締め。
④の長いボルトとゴムを使い、絞め込む。トノカバーのサイドレールが浮くギリギリまで締める込む。
④ドレンホース取付

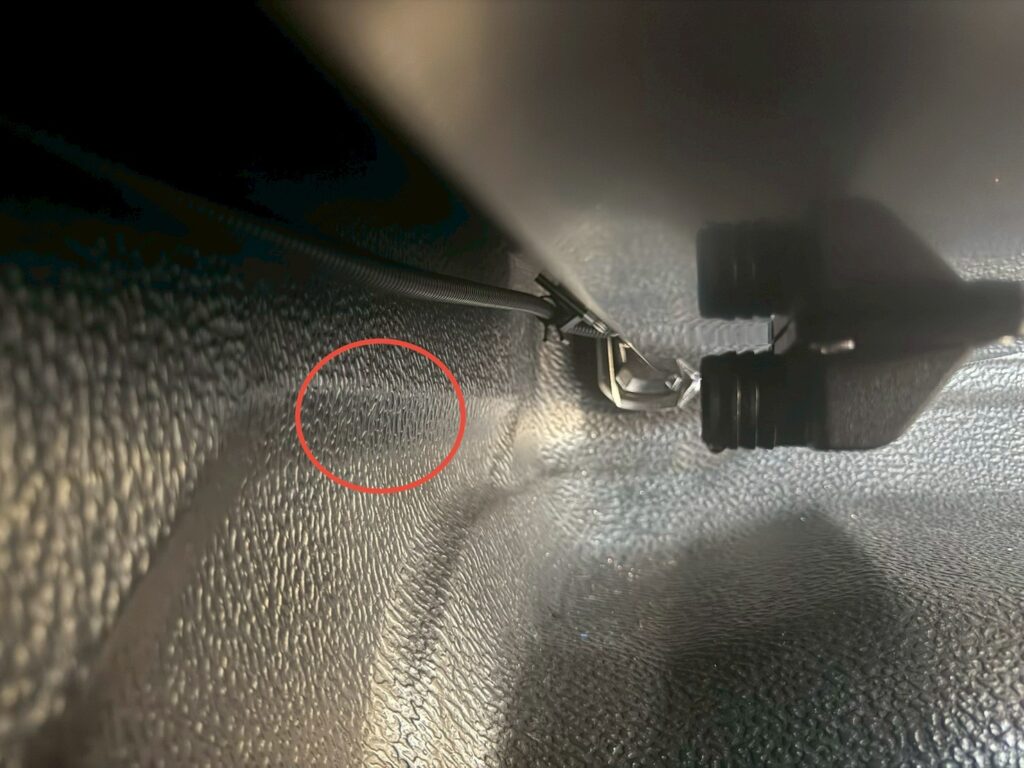

フロント側、写真のドレンパイプと同じ位置より下ぐらいに穴をあけます。ホースバンドを使い排水ドレンクリアホース接続して、短く切ってベッドライナーに入れ込む。
排水ドレンクリアホースを荷台外に出す場合は、車体側の穴開け加工が必要になります。

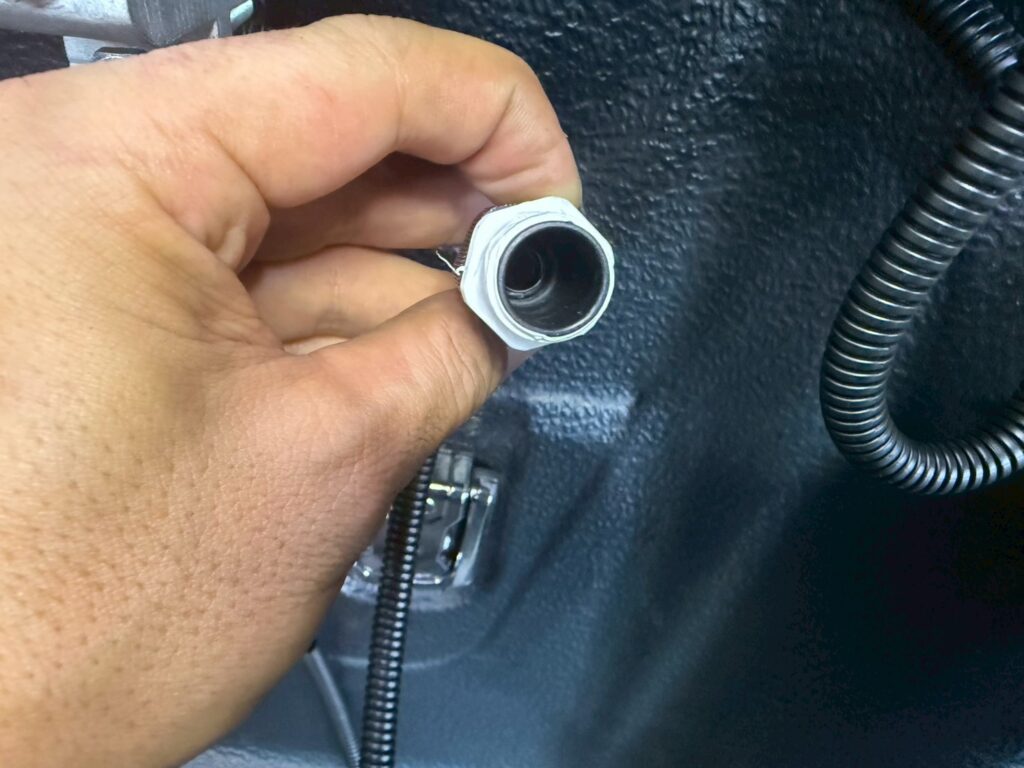

リアの排水ドレンホースを写真の様に組付けます。ホース先端がゴムより下になるようにしてください。シールテープを巻いてサイドレールに取り付けます。
写真のところからテール側へ出すことができます。
⑤配線接続とアプリ操作

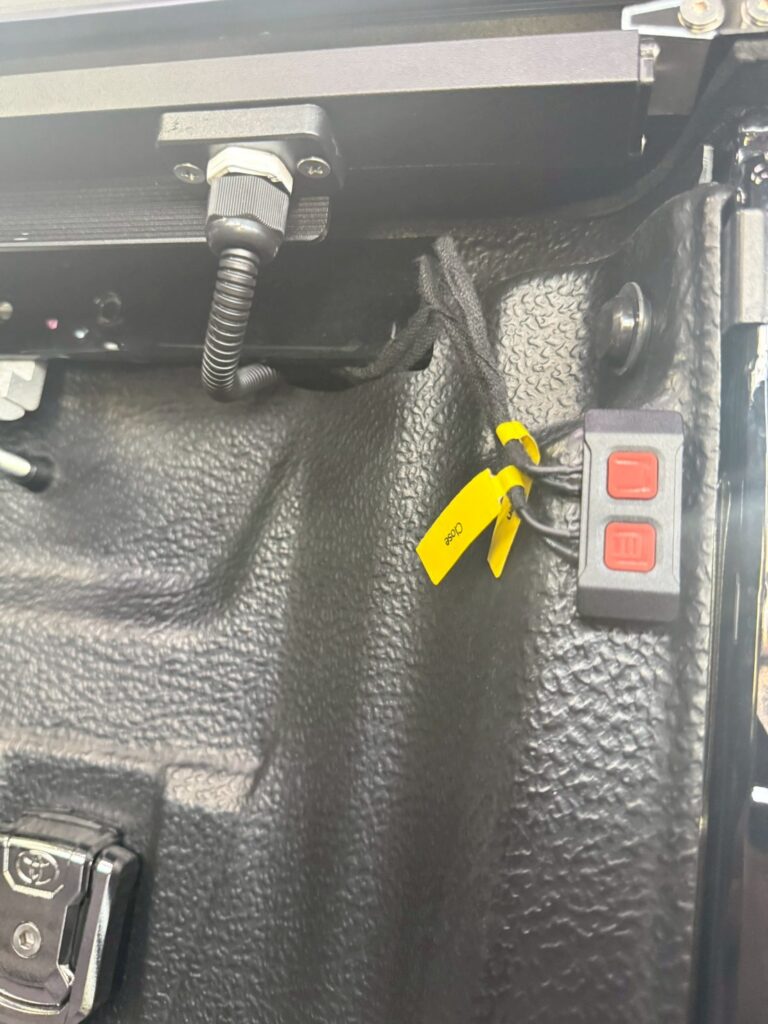

バッテリーに＋とーを接続する。スイッチを接続する。
下記のQRコードを読み取りアプリをダウンロードしてください。

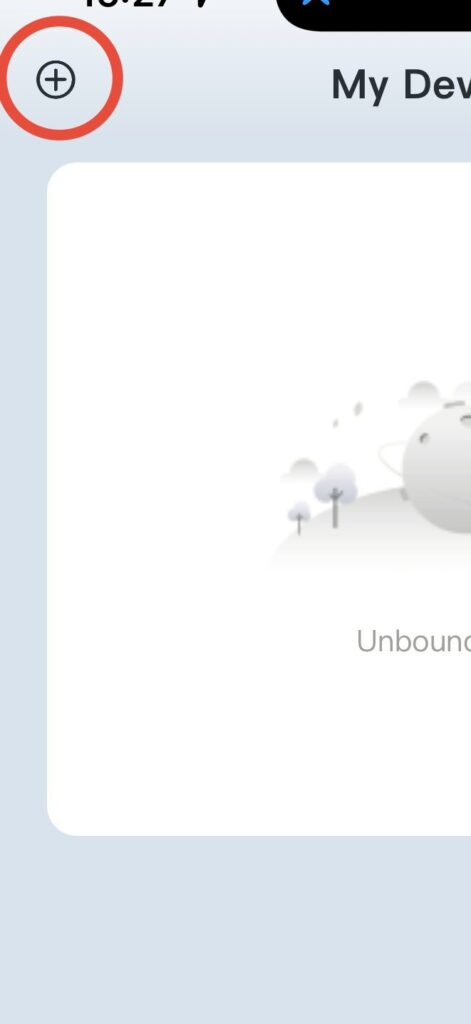

アプリを起動して左上の＋ボタンをクリックしてください。アプリとトノカバーを設定しないと正しく動作しません。

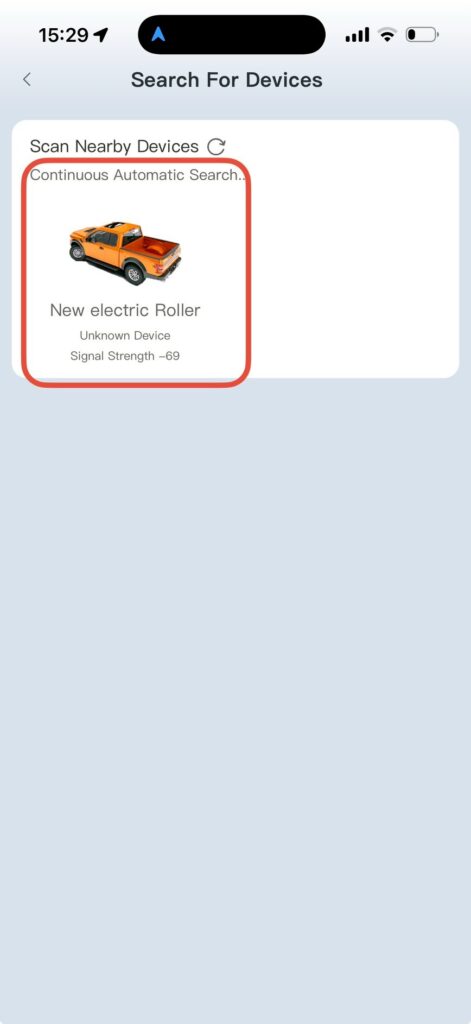

サーチに成功すると画像が出てきます。クリックしてください。出てこない場合は一度スイッチを押してシャッターを少し動かしてリサーチしてください。

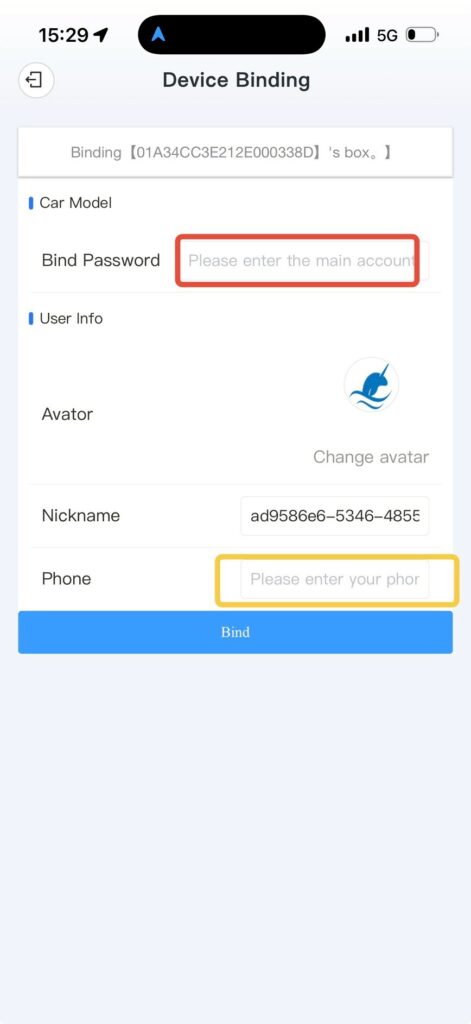

赤枠に好きなパスワード。黄色枠に電話番号を入れて、Bindをクリックしてください。

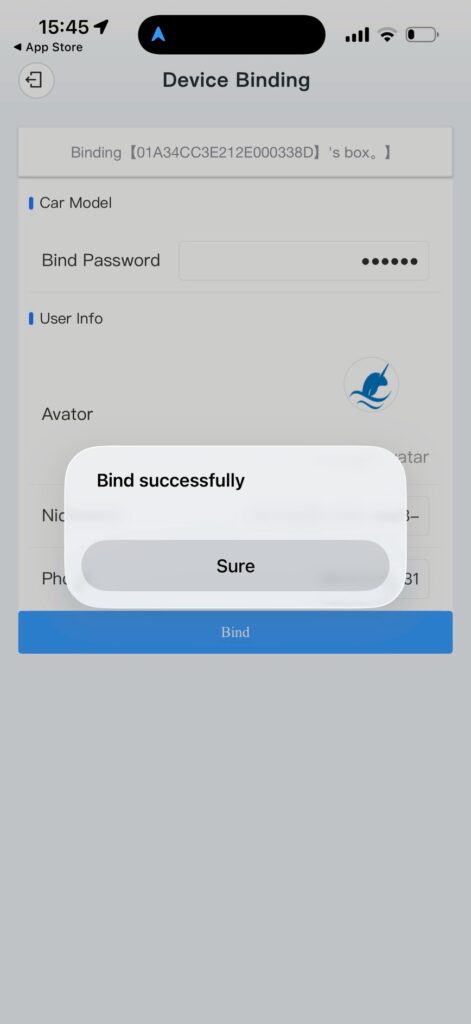

Sureをクリックしてください。

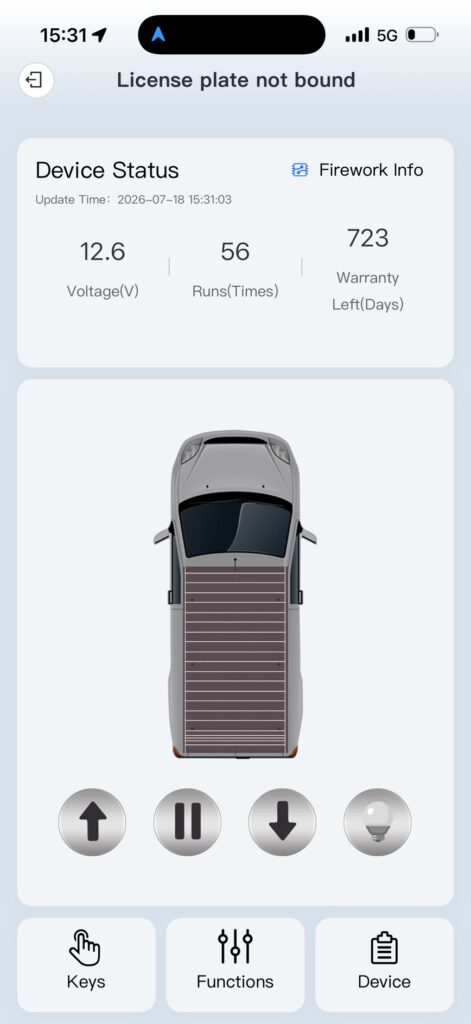

操作画面の欠くボタンです。下にあるFunctionsが設定画面に映ります。

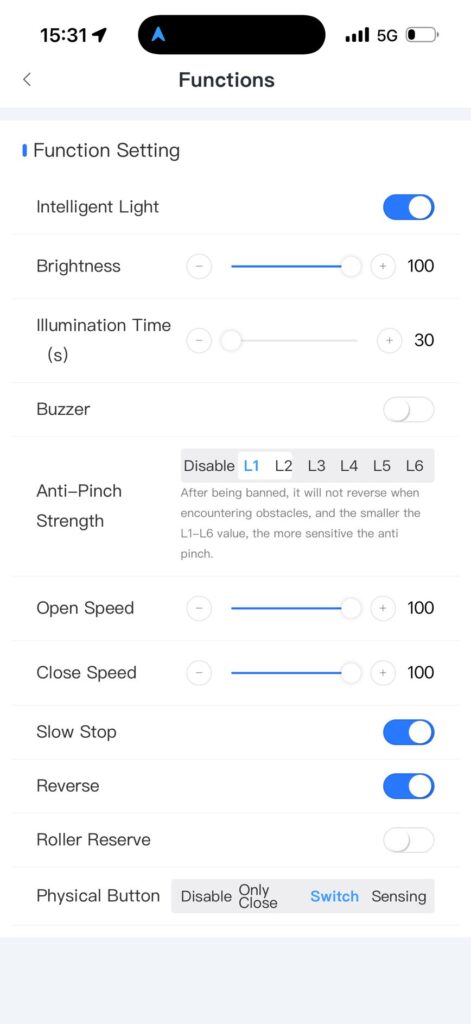

設定画面になります。一番上から①ライト機能のオンオフ
②ライトの明るさ
③ライトの点灯時間
④開閉時のブザー音のオンオフ
⑤挟み込み防止の感度
（Disableはオフ。１～６までがオンになり、数字が小さいほど敏感です。）
⑥シャッターが開くスピード
⑦シャッターが閉まるスピード
⑧全開閉時のスローストップのオンオフ
⑨挟み込み時のシャッター戻り時のオンオフ
⑩使いません
⑪スイッチを使用するかのオンオフボタン
スマホ操作・スイッチ操作・リモコン操作の動作確認をしてください。ステッカーを張り終了です。
Adventureグレードの純正ロールバーブラケットキット（リアスポイラー）

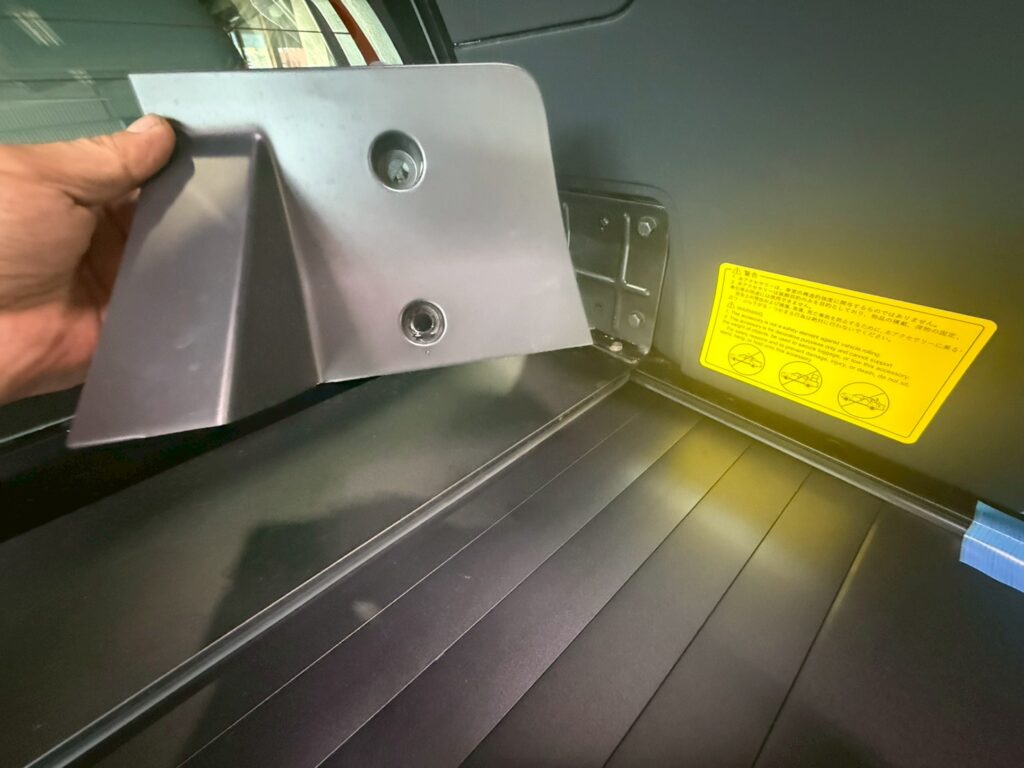

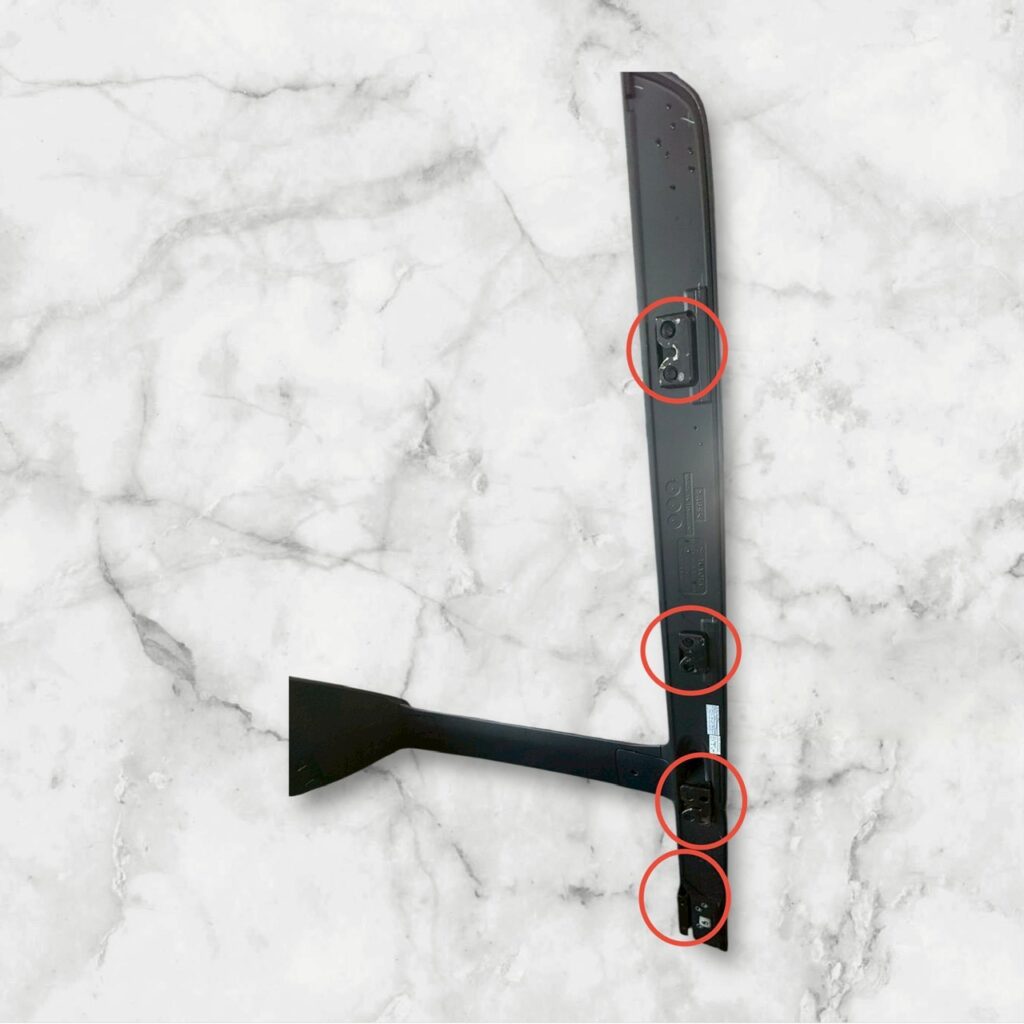

ロールバーを取り外してください。純正ブラケットを取り外し、付属のブラケットを純正ボルトをロールバーに使い取り付けてください。
片側サイドレールの新しく取り付けたブラケットに、付属のスライドボルト・ゴムシート・ナット（浅めに）してはめ込んでください。
トノカバー蓋の天板のボルト2本を付属の六角穴付きボルトに交換して、ロールバーブラケットを共締めしてください。
ロールバーの外側の位置を合わせて、前から後ろにの順番で、付属の工具を使いスライドボルトのナットを締めてください。
反対側も同じように進めて、設置してください。

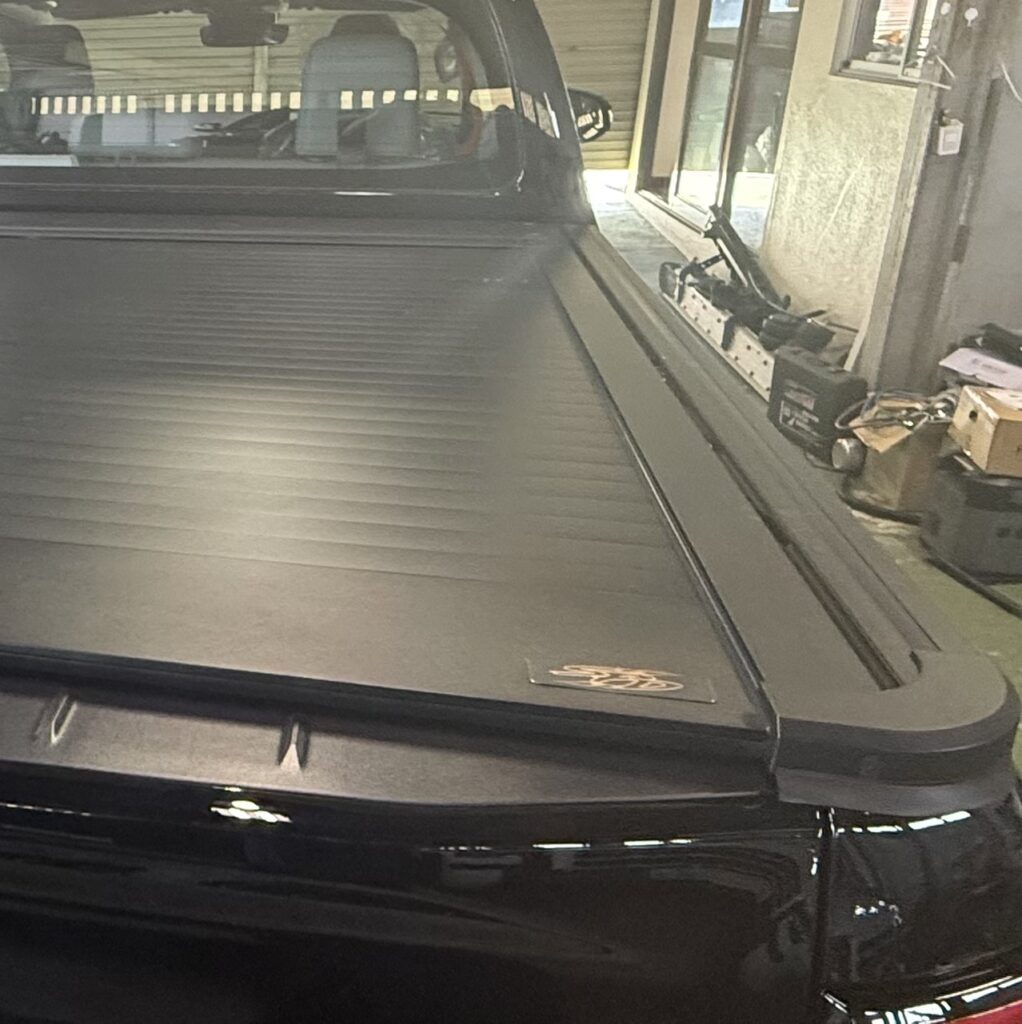

フロント側のカバーをカットして、取り付けて完了です。
