タイロッドエンド取り扱い説明書

この度は弊社タイロッドエンド(GUN125)をご購入いただきありがとうございます。

知識のある整備工場に取り付け依頼をお願いいたします。

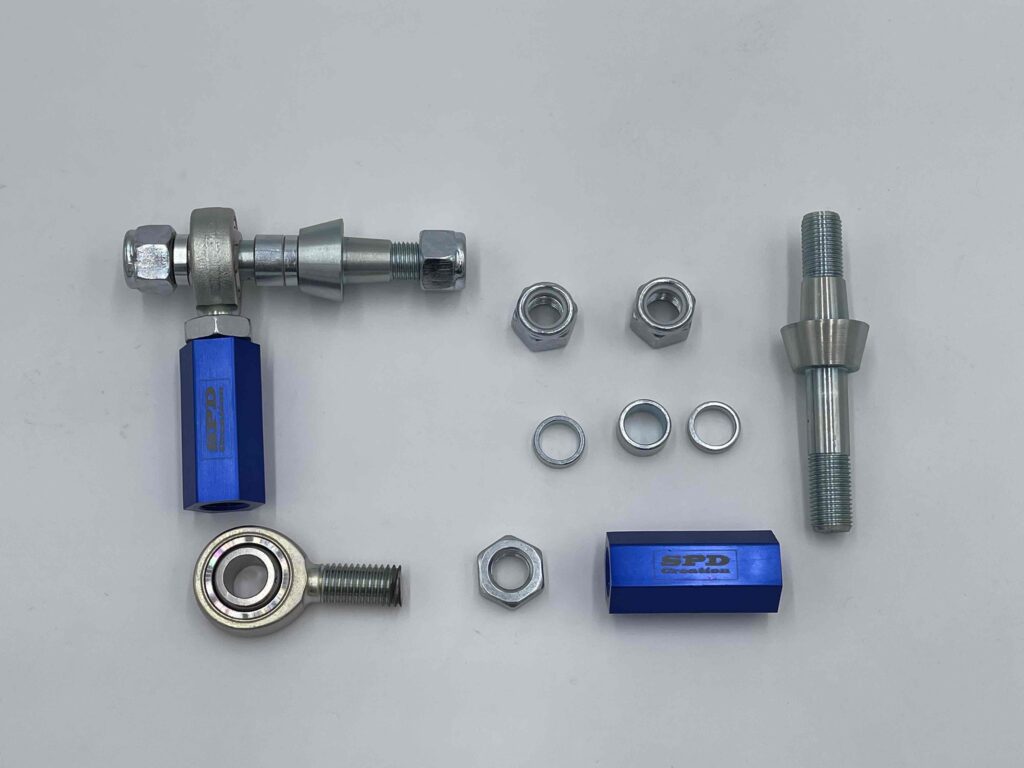

①タイロッドエンド構成

調整幅5~15mm

②タイロッドエンド注意事項

①純正タイロッドエンドを外したら、純正タイロッドの先端を5mm短く加工してください。 ②ピロ側のボルト部はロッドに20mm挿入されます。 アライメント調整時は、最低15mmロッドの中に収まるように調整してください。 5mmしか調整幅がありませんので、最初はタイロッド側での調整後に、 微調整として、ターンバックルで調整してください。 ③ピロ部の上下には必ずピロカラー(5mmまたは10mm)をご使用ください。 ④上部側の締め付けトルク94Nm 下部側(ピロ部)締め付けトルク80Nm

③アライメント

知識のある整備工場に依頼をお願いいたします。
