この度は弊社LEDグリルマーカーをご購入いただきありがとうございます。

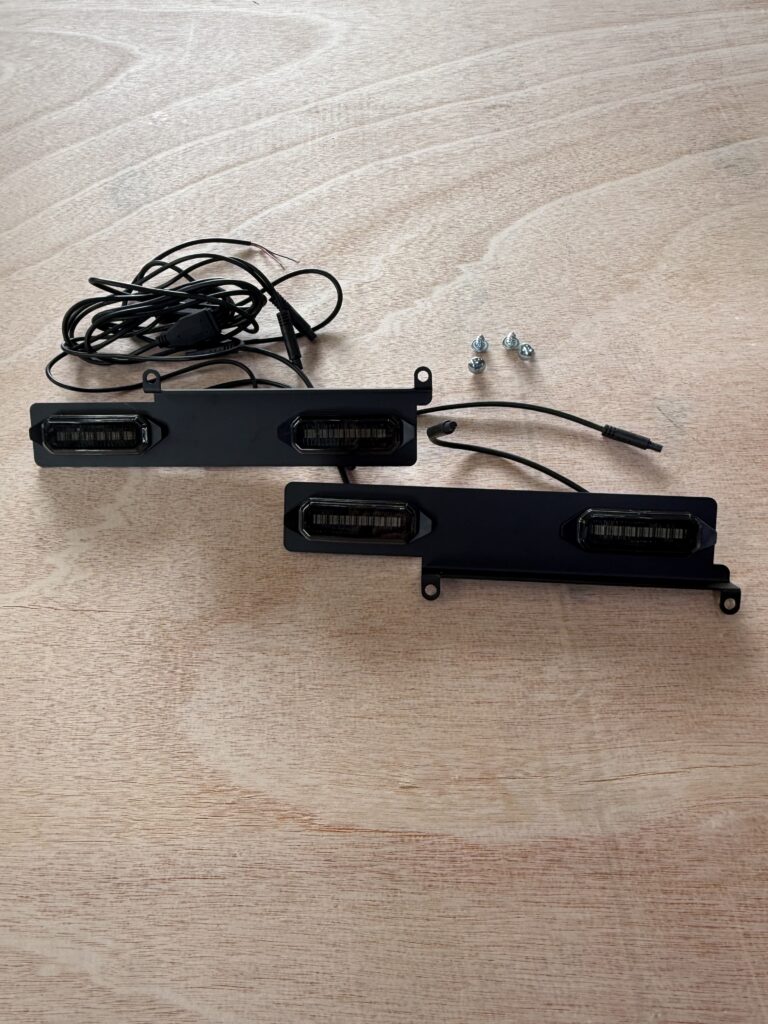

①マルチカラーLEDグリルマーカー構成部品
マーカーブラケット × ２個LEDマーカー ×４個
配線とユニット1個
取付方法
①13か所のピンを外し、カバーを持ち上げて外します。

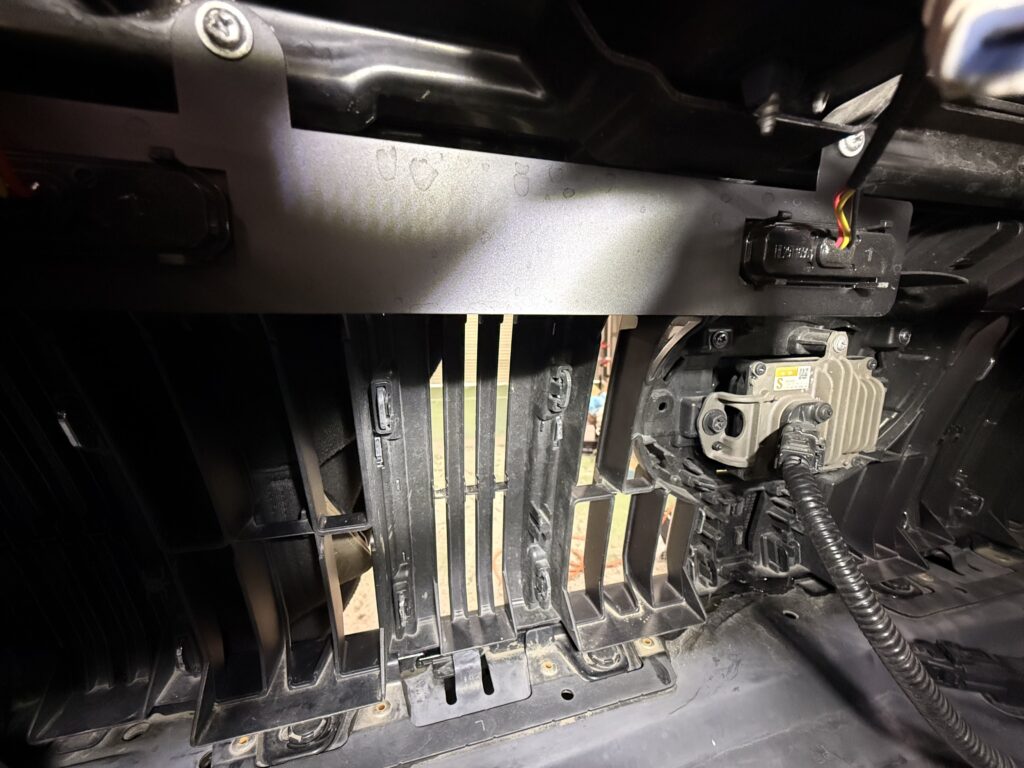

②グリル裏側の純正ビス4本を使い、マーカーブラケットを固定してください。
③付属の配線とLEDマーカーを繋ぎます。(写真は流用）
④LEDマーカー配線をタイラップでまとめます。ユニットを両面テープで固定します。カバーを戻します。
配線方法
配線例とアプリ操作について【（ホワイトorアンバー発光)タイプのグリルマーカー配線例】
赤い配線を電源接続するとホワイト発光。
黄色い配線を電源接続するとアンバー発光。
黒い配線をアースなどに接続。
赤い配線をIG電源など、黄色い配線をフォグランプの＋電源に接続させると、
フォグランプOFF時はホワイト発光
フォグランプ点灯時はアンバー発光ができます。
アンバー発光優先となります。
＊（ホワイトorアンバー発光)タイプはアプリ操作できません。
【マルチカラーグリルマーカーのアプリダウンロード】
赤い配線を電源接続、黒い配線をアースなどに接続。
ユニット配線に貼られているQRコードからアプリをダウンロードしてください。
車体のIG又はスモルランプをONにして、マーカーの点灯を確認してください。
グリルマーカーに電源が入りましたら、アプリを起動してリンクさせてください。自動でつながります。
あとはお好きな色に変更してください。
＊マーカーが点灯していなと操作できません。
①常時(エンジンかけた時)点灯させる方法。運転席の足元から針金をエンジンルームに向けて針金を通し
その針金に電源配線１本だけをくくりつけ、針金を引っ張りエンジン側から配線を頂きます。
②赤矢印のようにマーカーLED配線をエンジン側から運転席足元へ配置させます。
③電源について後期型は運転席足元のヒューズボックス１５Aヒューズ P/OUTLETのヒューズ
④ヒューズ付きヒューズ電源などを用いて、エンジンルームから持ってきた配線を結合します。
